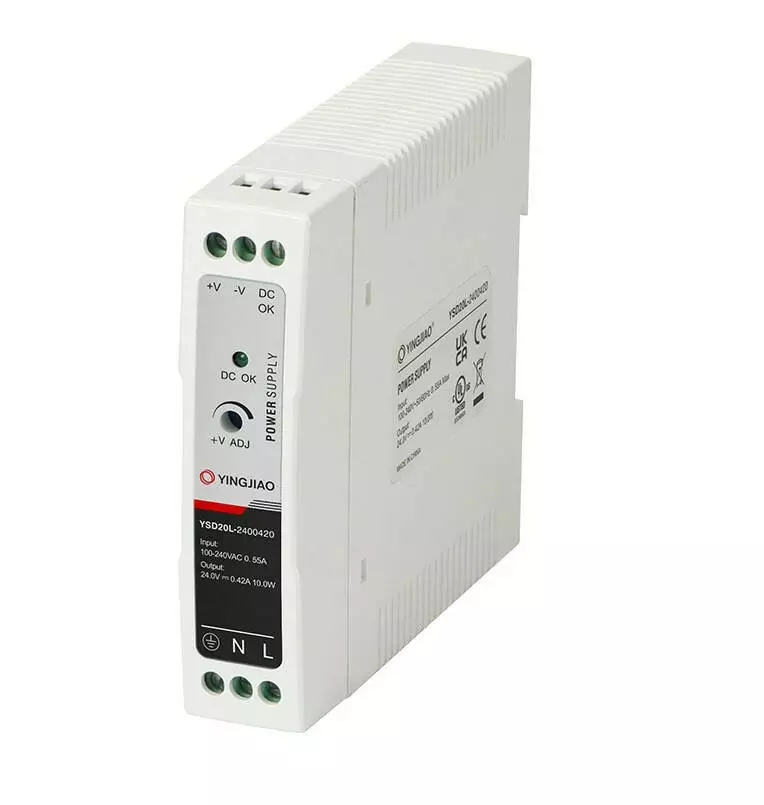

Блок питания YSD20L-20W
Основные характеристики и особенности
Универсальный диапазон входного переменного тока
Класс 2/ LPS
Встроенный активный сигнал DC OK
Регулируемое выходное напряжение постоянного тока
Устанавливается на DIN-рейку TS-35/7.5 или 15
100% испытание на отказ при полной нагрузке
ВХОД
ДИАПАЗОН НАПРЯЖЕНИЯ: 90-264 В переменного
тока/127-370 В постоянного тока
ДИАПАЗОН ЧАСТОТЫ:
47~ 63 Гц
ПУСКОВОЙ ТОК:
35 А/115 В переменного тока
холодный старт & 70 А/230 В переменного тока
холодный старт
ПЕРЕМЕННЫЙ ТОК:
0,33 А/115 В переменного тока
0,21
А/230 В переменного тока
ТОК УТЕЧКИ:
<1 мА/240 В
переменного тока

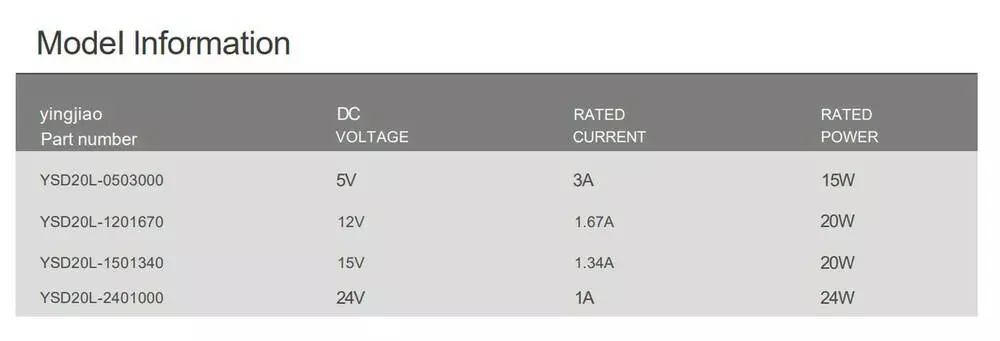

ЭФФЕКТИВНОСТЬ: 76% YSD20L-0503000
80% YSD20L-1201670
81% YSD20L-1501340
84% YSD20L-2401000
ВЫХОД
ПУЛЬСАЦІИИ И ШУМ: 80 мВп-п YSD20L-0503000
120
мВп-п YSD20L-1201670
120
мВп-п YSD20L-1501340
150
мВп-п YSD20L-2401000
ДИАПАЗОН РЕГУЛИРОВАНИЯ НАПРЯЖЕНИЯ: 4,75~5,5 В
YSD20L-0503000
10,8 ~ 13,2В
YSD20L-1201670
13,5 ~ 16,5 В
YSD20L-1501340
21,6 ~ 26,4 В
YSD20L-2401000
ДОПУСТИМОЕ НАПРЯЖЕНИЕ: ±2,0%
ЛИНЕЙНАЯ РЕГУЛИРОВКА: ±1,0%
РЕГУЛИРОВАНИЕ НАГРУЗКИ: ±5,0%
НАСТРОЙКА, ВРЕМЯ НАРАСТАНИЯ: 500 мс, 30 мс/230 В
переменного тока при полной нагрузке
1000 мс, 30 мс/115 В переменного
тока при полной нагрузке
ВРЕМЯ УДЕРЖАНИЯ:
50 мс/230 В переменного
тока при полной нагрузке
20 мс/115 В переменного тока при
полной нагрузке
ЗАЩИТА
ПЕРЕГРУЗКА 105%-150% Номинальной выходной
мощности
Тип защиты: восстанавливается
автоматически после устранения неисправности
ПЕРЕНАПРЯЖЕНИЕ: 5 В: 5,75~ 6,75
В
12 В: 13,8 ~ 16,2 В
15 В: 17,25 ~ 20,25 В
24 В: 27,6 ~ 32,4 В
Тип защиты: Отключение выходного
напряжения, повторное включение для восстановления
ОКРУЖАЮЩАЯ СРЕДА
РАБОЧАЯ ТЕМПЕРАТУРА: от -20 ℃ до 70 ℃
ТЕМПЕРАТУРА ХРАНЕНИЯ: от -40 ℃ до 85 ℃
ВЛАЖНОСТЬ ХРАНЕНИЯ: 10% ~ 95% ОТНОСИТЕЛЬНОЙ
ВЛАЖНОСТИ
РАБОЧАЯ ВЛАЖНОСТЬ: 20% ~ 90%
ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ без конденсации

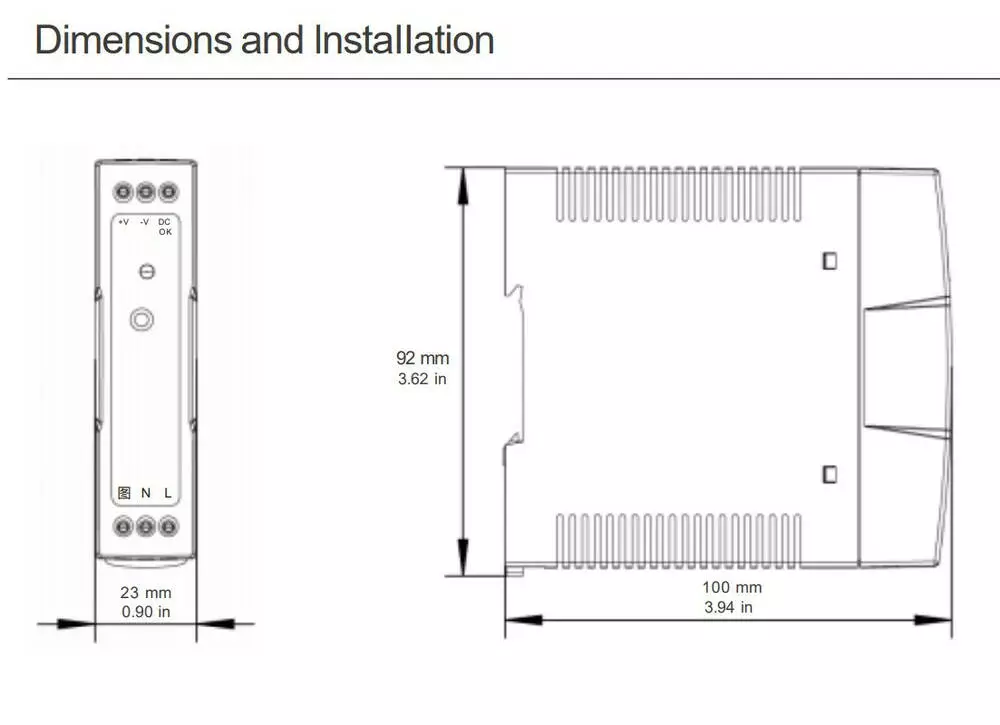

ГАБАРИТЫ/ВЕС
Длина: 23 мм
ширина: 100 мм
высота: 92 мм
вес: 150 г
