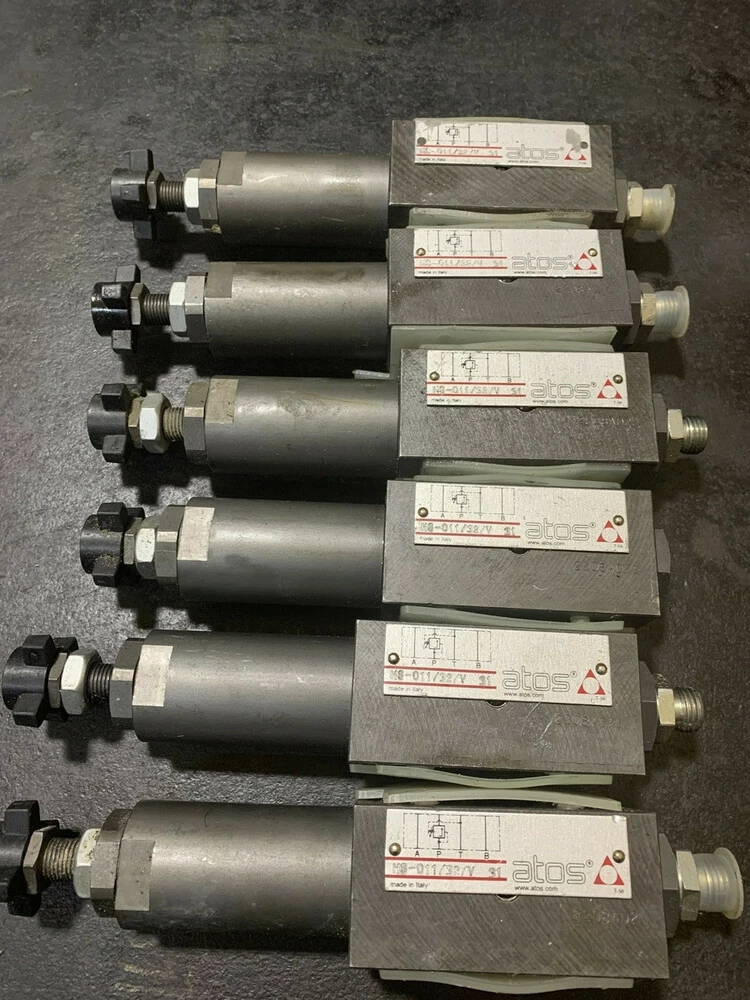

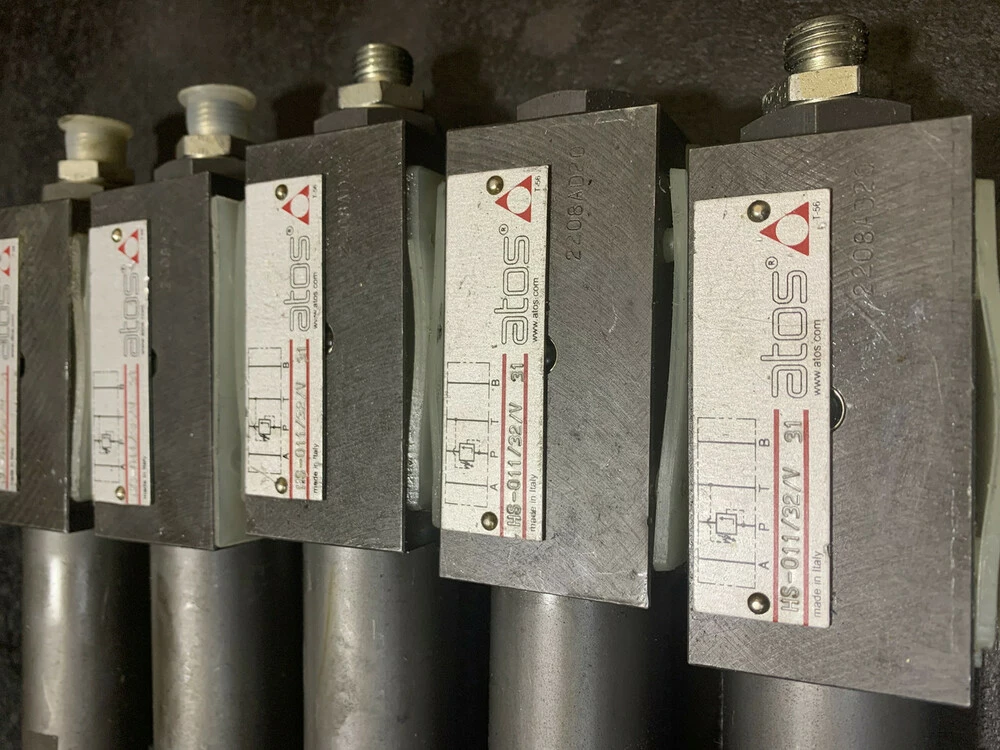

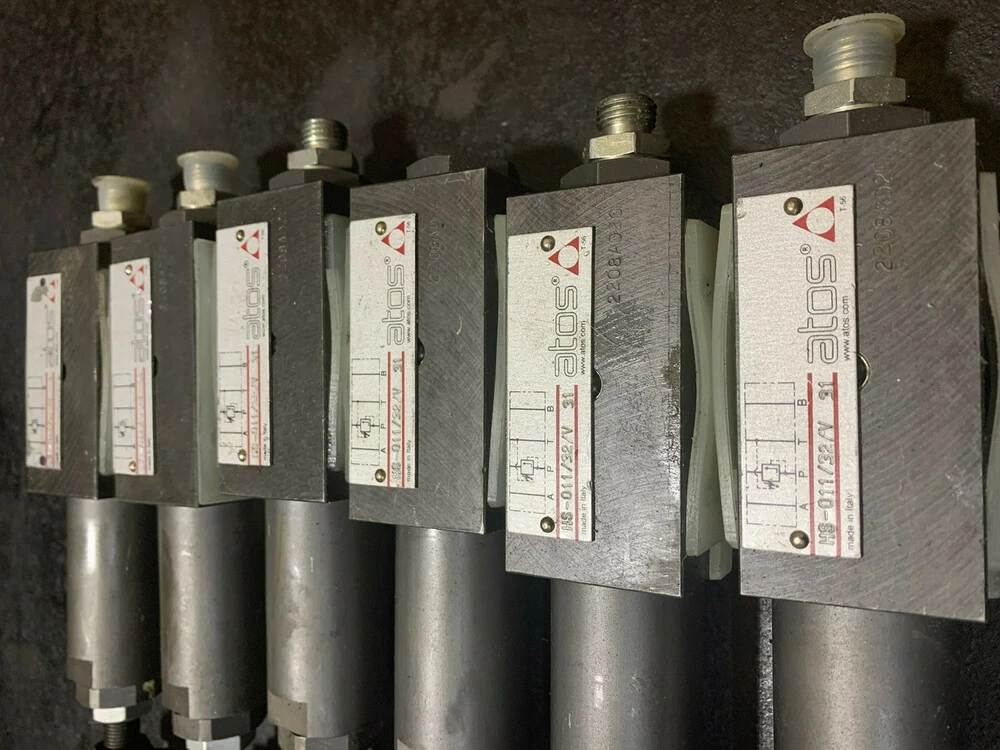

Гидроклапан последовательности ATOS HS-011/3 Италия

Гидроклапан последовательности HS-011 = ISO 4401 размер 06: расход до 40 л/мин, давление до 210 бар.

Клапаны последовательности HS-011 и KS-011 прямого действия являются направляющими гидроклапанами и используется для управления двумя и более исполнительными механизмами последовательно

Регулирование давления осушествляется путем ослабления контргайки (4) и поворота регулировочного винта (обычная модель).

Версия с рукояткой (5) (опция) поставляется по заказу.

Гидроклапан HS-011/32/V – регулируемый клапан последовательности прямого действия золотникового типа. Предназначен для управления подачей (разрешения и запрета прохода) рабочей жидкости к исполнительным механизмам гидросистемы. Может применяться в конструкциях гидрофицированных механизмов низкой категории гидравлической мощности: в стационарных монофункциональных станках для обработки дерева и металла – сверлильных, шлифовальных и т.д.; в лёгкой самодвижущейся технике – класса коммунальной или сельскохозяйственной.

Клапан HS-011/32/V действует по следующему принципу. В базовом положении он закрыт; осуществляется дренаж рабочей жидкости из нагнетательной магистрали P в линию T. При повышении давления в магистрали P преодолевается сопротивление пружины запирающего золотника, он сдвигается и открывает свободный ход жидкости в канал потребления A. Из канала B жидкость на слив изначально проходит беспрепятственно.

Проще говоря, клапан последовательности модульного монтажа применяется в тех случаях, когда необходимо направить поток рабочей жидкости в определенном направлении при достижении настроенного давления на предыдущем рабочем органе. Данный тип клапана последовательности монтируется на плиту под гидрораспределитель.

Давление срабатывания регулируется при помощи торцевой рукоятки со стопорной контргайкой. Диапазон регулировки – от 3 до 32 бар.

Конструкцией предусмотрен отдельный канал M для подключения манометра.

Модель HS-011/32/V выпускается с типоразмером ISO 4401 size 06.

Модель клапана
HS-011/32
HS-011/100
HS-011/210
KS-011/100
KS-011/210

Максимальный расход
л/мин
40
80

Максимальный дренаж
см³/мин
50
60

Диапазон давлений
бар
3÷ 32
20÷100
50÷210
7÷100
8÷210

Максимально давление на входе
бар
350
315

Максимальное давление в канале Т
бар
160
160

3 Основные характеристики модульных клапанов ATOS HS, KS

Монтажное положение
Любое пространственное положение

Характеристики стыковочной поверхности
Шероховатость Ra 0.4, неплоскостность 0.01/100 (ISO 1101)

Температура окружающей среды
от -20°C до + 70°C

Рабочая жидкость
Гидравлическое масло по DIN 51524...535; по остальным жидкостям см. раздел [ 1 ]

Рекомендуемая вязкость

15÷100 сСт при 40ºС (ISO VG 15÷100)

Класс чистоты рабочей жидкости
ISO 19/16, достигается при тонкости фильтрации 25 мкм при рекомендуемом показателе β ≥ 75)

Температура рабочей жидкости
от -20ºС до +60ºС (стандартные и /WG уплотнения) от -20ºС до +80ºС (уплотнения /PE)

Модудльные гидроклапаны HS, KS предназначены для работы в гидросистемах с гидравлическим минеральным маслом или синтетической жидкостью, обладающей похожими смазывающими характеристиками.

Структура условного обозначения

HS
-
011
/
100
/
V
-
**
-
/WG

Синтетические жидкости:

WG = водный гликоль

PE = эфир фос форной килоты

Номер парти

Опции:

/V= регулирование осуществляется рукояткой вместо винта, защищённого колпачком

Диапазон давлений:

Для HS

Для KS

32 = 3 ÷ 32 бар

100= 20 ÷ 100 бар

210 = 50 ÷ 210 бар

100 = 7 ÷ 100 бар

210 = 8 ÷ 210 бар

Конфигурация, см. раздел [ 2 ]

011 = однолинейный, задействован канал Р, дренаж в канал Т

Модульный клапан последовательности, размер:

HS = 06

KS = 10
