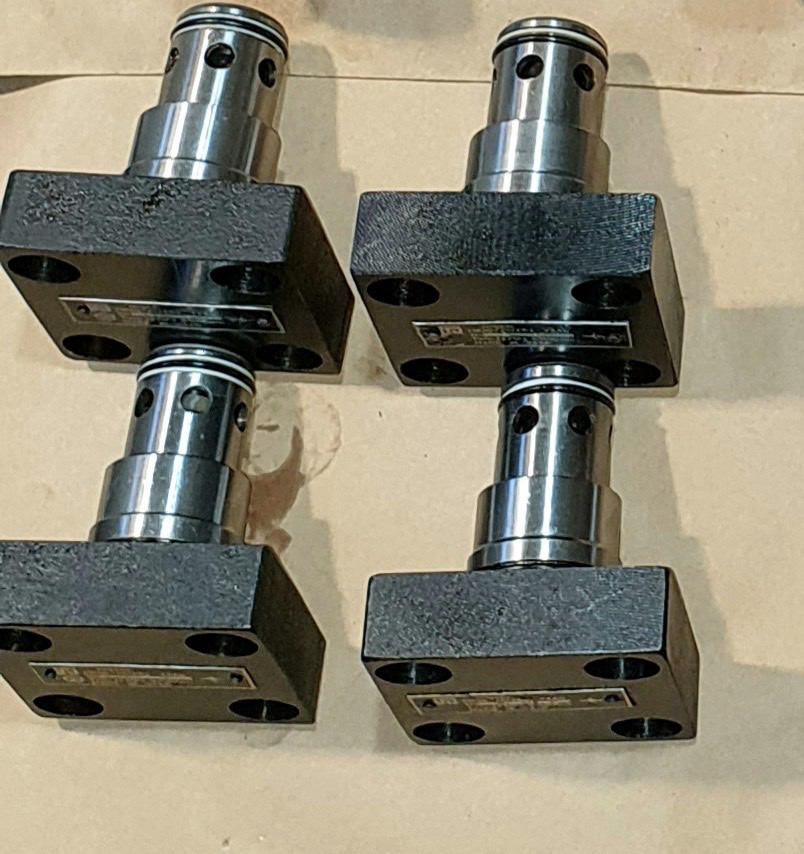

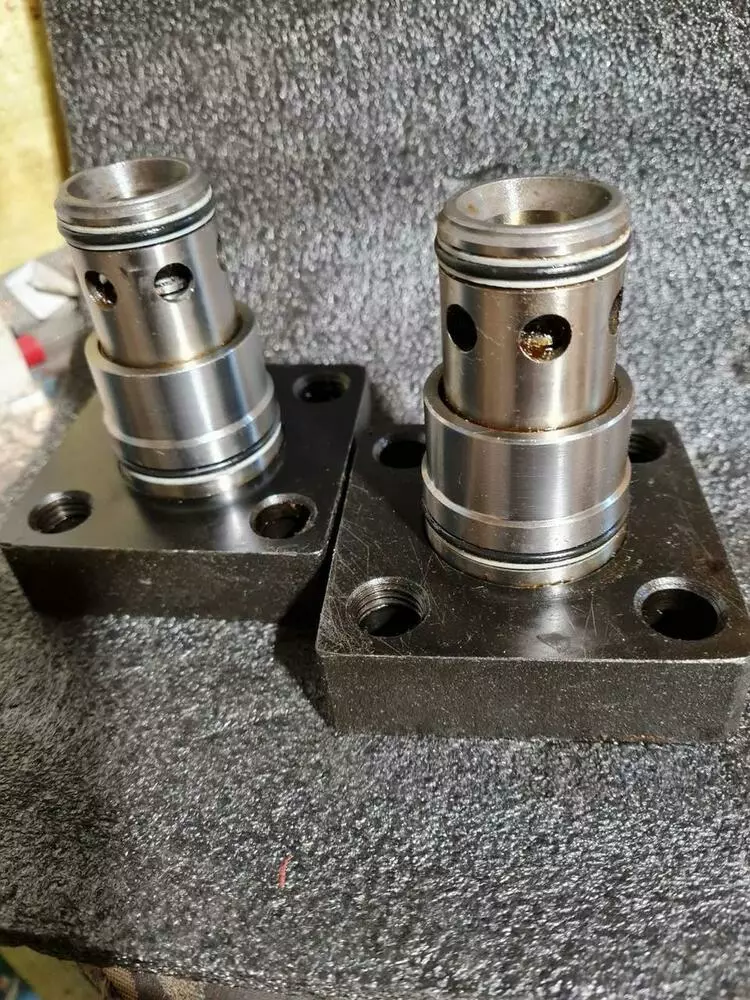

Гидроклапаны встраиваемые МКГВ-16/3Ф МКГВ 25/3Ф МКГВ 32/3Ф

Гидроклапаны встраиваемые МКГВ-16/3 МКГВ 25/3 МКГВ 32/3

Клапаны гидроуправляемые встраиваемые МКГВ предназначены для герметичного запирания потока рабочей жидкости в одном положении запорного элемента и для свободного пропускания потока рабочей жидкости в другом положении запорного элемента в соответствии с управляющим гидравлическим или электрическим сигналом.

Пример условного обозначения в заказе

МКГВ-16/3ФЦ2.ЭИ.1.24

МКГВ - гидроклапан гидроуправляемый встраиваемый МКГВ

16/3Ф2 - Условный проход: 16 мм, 25 мм, 32 мм

Номинальное давление на входе: 32 МПа (320 кгс/см²)

Способ монтажа: вставной (фланцевый)

Исполнение по виду запорного элемента:

без индекса – без дросселирующей цапфы;

Ц – с дросселирующей цапфой;

А – с демпфером и подводом управляющего потока с торца запорного элемента;

Б – с демпфером и подводом управляющего потока сбоку запорного элемента.

Э2-Исполнение по соотношению надклапанной и подклапанной площадей:

1 – 1,05:1; 2 – 1,6:1; 3 – 2:1.

Исполнение по конструктивно-функциональным признакам:

без индекса – с дистанционным гидравлическим управлением;

Э – с электрогидравлическим управлением;

ЭД – с электрогидравлическим управлением с дополнительной линией управления;

И – с дистанционным гидравлическим управлением с элементом ИЛИ;

ЭИ – с электрогидравлическим управлением с элементом ИЛИ, управляемым от двух гидролиний;

ЭИО – с электрогидравлическим управлением с элементом ИЛИ, управляемым от одной гидролинии;

ГЗ – с дистанционным гидравлическим управлением с гидрозамком в линии управления;

ЭГЗ – с электрогидравлическим управлением с гидрозамком в линии управления;

ГЗО – с дистанционным гидравлическим управлением с гидрозамком в основной линии;

К – с дистанционным гидравлическим управлением с обратным клапаном в линии управления;

О – с дистанционным гидравлическим управлением с ограничением хода запорного элемента.

1-Исполнение по давлению открытия:

1 – 0,05 МПа (0,5 кгс/см2); 2 – 0,15 МПа (1,5 кгс/см2); 3 – 0,30 МПа (3,0 кгс/см2).

Исполнения по виду регулировочного устройства( для исполнений с ограничением хода):

В – с регулировочным винтом с головкой под ключ;

Р- с рукояткой;

П – с защитным колпачком и возможностью опломбирования.

…-Исполнения по исходному положению запорного элемента:

без индекса – нормально закрытый;

1 – нормально открытый.

24- Вид управляющего сигнала:

Г – постоянный ток;

В – переменный ток.

Управляющее напряжение:

24В, 110В, 220В

МКГВ-16/3Ф1.1
МКГВ-25/3Ф1.1
МКГВ-32/3Ф1.1

МКГВ-16/3Ф1.2
МКГВ-25/3Ф1.2
МКГВ-32/3Ф1.3

МКГВ-16/3Ф1.3
МКГВ-25/3Ф1.3
МКГВ-32/3Ф1.Э1.24

МКГВ-16/3Ф1.Э2.24
МКГВ-25/3Ф1.Э2.1.24
МКГВ-32/3Ф2.1

МКГВ-16/3Ф1.Э2.1.24
МКГВ-25/3Ф2.1
МКГВ-32/3Ф2.2

МКГВ-16/3Ф2.1
МКГВ-25/3Ф2.2
МКГВ-32/3Ф2.3

МКГВ-16/3Ф2.2.УХЛ.4
МКГВ-25/3Ф2.3
МКГВ-32/3Ф2.Г30.1

МКГВ-16/3Ф2.3
МКГВ-25/3Ф2.ЭД1.1.24
МКГВ-32/3Ф20.1П

МКГВ-16/3Ф2.01П
МКГВ-25/3Ф2.0.2.П
МКГВ-32/3Ф2И2

МКГВ-16/3Ф2.02П
МКГВ-25/3Ф2.0.1.П
МКГВ-32/3Ф2Э2.1.24

МКГВ-16/3Ф2.Г32
МКГВ-25/3Ф2.Г.3.2
МКГВ-32/3Ф2Э2.24

МКГВ-16/3Ф2.Г301
МКГВ-25/3Ф2.Г30.1
МКГВ-32/3Ф2ЭИ0.2.24

МКГВ-16/3Ф2.Э1.1.24
МКГВ-25/3Ф2.И2
МКГВ-32/3Ф2ЭИ3.1.24

МКГВ-16/3Ф2.Э2.24
МКГВ-25/3Ф2.Э1.24
МКГВ-32/3ФА1.2

МКГВ-16/3Ф2.Э2.1.24
МКГВ-25/3Ф2.Э2
МКГВ-32/3ФЦ2.1

МКГВ-16/3Ф2.ЭГ32.24
МКГВ-25/3Ф2.Э2.24
МКГВ-32/3ФЦ2.3

МКГВ-16/3Ф2.ЭД2.24
МКГВ-25/3Ф2.ЭГ3.1.24
МКГВ-32/3ФЦ2И2

МКГВ-16/3Ф2.ЭИ 1.24
МКГВ-25/3Ф2.ЭД1.1
МКГВ-32/3ФЦ2Э1.24

МКГВ-16/3ФА1.К2
МКГВ-25/3Ф2.ЭД1.24
МКГВ-32/3ФЦ2ЭГ3.3.24

МКГВ-16/3ФА1.Э1.1.24
МКГВ-25/3Ф2.ЭИ1.24
МКГВ-32/3ФЦ2ЭД1.24

МКГВ-16/3ФЦ2.Э1.24
МКГВ-25/3Ф2.ЭИ2.24
МКГВ-32/3ФЦ2ЭД3.24

МКГВ-16/3ФЦ2.Э2.24
МКГВ-25/3Ф2.ЭИ3.1.24

МКГВ-16/3ФЦ2.ЭИ.1.24
МКГВ-25/3Ф2.ЭИО.2.24

МКГВ-25/3ФА1.2

МКГВ-25/3ФА1.К2

МКГВ-25/3ФЦ2.1

МКГВ-25/3ФЦ2.2

МКГВ-25/3ФЦ2.3

МКГВ-25/3ФЦ2Э1.1.24

МКГВ-25/3ФЦ2Э1.24Е

МКГВ-25/3ФЦ2Э2.24

МКГВ-25/3ФЦ2ЭГ3.1.24

МКГВ-25/3ФЦ2ЭГ3.3.24

МКГВ-25/3ФЦ2ЭД.1.1.24

МКГВ-25/3ФЦ2ЭД.1.24Е

МКГВ-25/3ФЦ2ЭД.3.24

МКГВ-25/3ФЦ2ЭД2

МКГВ-25/3ФЦ2ЭД2.24

МКГВ-25/3ФЦ2ЭИ1.24

МКГВ-25/3ФЦ2ЭИ3.24

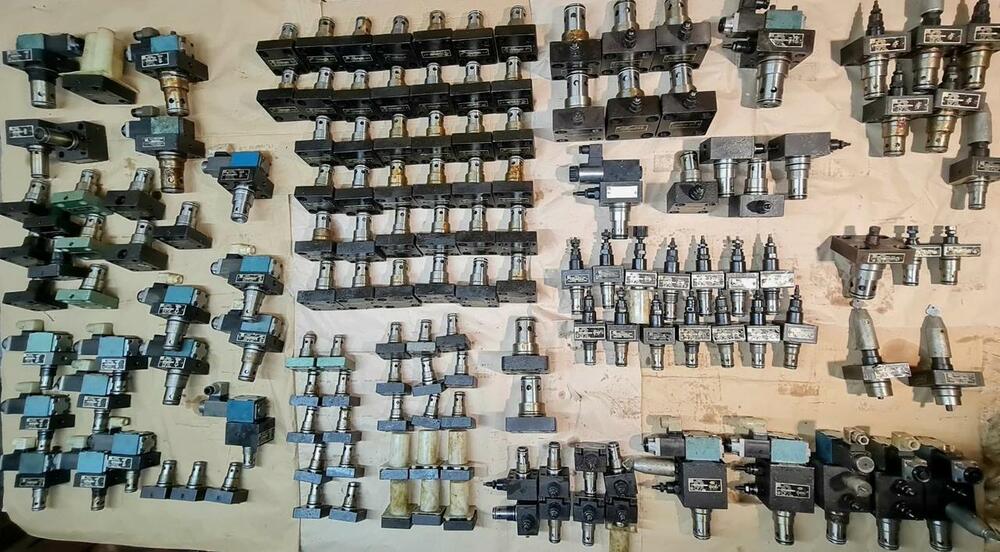

Наименование клапанов на складе
Кол-во остатков

МКПВ 25/3Ф6 К2.24
5

МКОВ 25/3Ф2
36

МКГВ 16/3Ф2.Э1.1.24
7

МКРВ 25/3Ф1 К2
5

МКПВ 32/3Ф12 П1
4

МКПВ 16/3Ф1 П1
7

МКПВ 25/3Ф12 П1
4

МКВ 16/3Ф1 К1
2

МКВ 16/3Ф1 К2
2

МКВ 16/3Ф1 К3
2

МКВ 16/3Ф1 К4
1

МКОВ 16/3Ф1
15

МКПВ 16/3Ф2 П1
6

МКОВ 16/3Ф2
10

МКГВ 25/3ФЦ 2.1
8

МКГВ 32/3ФЦ ЭД3.24
2

МКПВ 32/3Ф2.К3
2

МКГВ 25/3ФЦ2 Э2.24
2

МКГВ 25/3Ф1 Э2.24
2

МКГВ 25/3Ф2. ГЗ 01
2

МКОВ 32/3Ф2
2

МКГВ 16/3Ф1.2
2

МКГВ 25/3Ф2. И2
2

МКГВ 25/3Ф2.1
1

МКПВ 32/3Ф3 П3.24
1

МКПВ 25/3Ф3 П2.24
1

МКГВ 25/3ФЦ ЭД2.24
1

МКГВ 32/3Ф2.Э2.1.24
1

МКПВ 16/3Ф2К1
1

МКГВ 16/3Ф2.2
1

МДКВ 16/3Ф2К
2

МКГВ 32/3ФЦ.2.3
1

МКРВ 16/3Ф1К2
1

МДКВ 32/3Ф2К
1

МКПВ 16/3Ф2П3
1

МКГВ 16/3ФЦ2 ЭИ1.24
1
