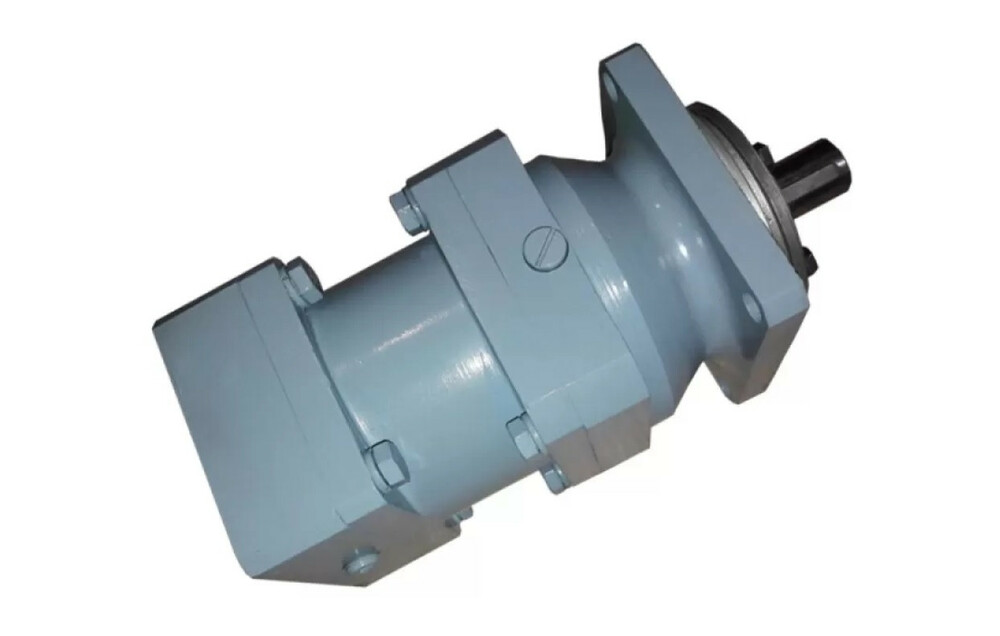

Гидромотор аксиально-поршневой Г15-24Р

в наличии
код: Г15-24Р
4 750,00 грн. /шт
Купить в один клик
з 4 отзывов, 100% положительных
Регион: Украина, Запорожская обл., Запорожье
Написать продавцу
Проверенный поставщик
На Агробиз
7 Лет
Время ответа:
более суток
Описание товара
Гидромотор г15-24, г15-24р, г15-24н - гидромотор аксиально-поршневой по лучшей цене от поставщика гидравлики №1 в Украине с первых рук!

Купить оригинальный, новый гидромотор Г15-24Р по наилучшей цене в Украине из первых рук от прямого поставщика Вы можете у нас.

Гидромотор Г15-24Р – нерегулируемый насос-мотор аксиально-поршневого типа. Применение: бесступенчатое регулирование скоростей в гидросистемах с необходимостью частого реверсивного включения и автоматического дистанционного управления в следящих приводах. Номинальный расход рабочей жидкости реверсивного гидравлического мотора Г15-24Р – 76,8 литров в минуту, давление - 6,3 Мпа. Производитель аксиального Г15-24Р – Шилутинский завод Гидропривод. Современная маркировка – Г15-24Р (усовершенствованная конструкция). Устаревшая аналог – поршневой Г15-24Н (не производится). Вес – 19 кг.

Принцип действия гидромоторов г15-24, г15-24р, г15-24н:

Минеральное масло установленной температуры поступает в гидромотор от гидрораспределителя и взаимодействует с поршнями. От этого начинают выступать толкатели, которые прижимаются к шарикоподшипнику. Одновременно с ними стартует вращаться ротор, барабан, вал и поршни. Когда масло прибывает через 1 канал, вал начинает вращение. Если основное направление (по часовой стрелке) изменить – произойдет реверсирование агрегата.

Обратите внимание, что при работе гидромотора Г15 уровень масла следует придерживать выше средней линии. А если г15-24р поставлен вертикально – заполнен максимально. Подсоединение дренажной линии обязательно. Также правильно вмонтировать предохранительный клапан, защищающий агрегат от перенагрузки.

Технические характеристики гидромотора Г15-24р:

Технические характеристики гидромотора

Г15-24Р

Рабочий объем, см³

80

Расход масла, л/мин

76,8

Давление на сливе, МПа

max.

6,3

min.

0,08

Давление дренажа, МПа

0,05

Частота вращения, об/мин

Номинальная

960

максимальная

2400

Крутящий момент, Нм

68

Номинальная мощность, кВт

6,8

Предельная нагрузка на вал, Н

Радиальная

1250

Осевая

125

Допустимая число реверса в минуту

20

Норма утечки из дренажного отверстия, см³/мин

250

Масса, кг

19

КПД, %

≥90

Эксплуатационные параметры

Гидравлический мотор Г15-24Р

Климатическое исполнение

УХЛ

Категория размещения

4

Направление вращения

реверсивное

Гарантия, мес.

12

t масла, °С

Минимальная

+10

Максимальная

+65

Вязкость масла, сСт

10-200

Тонкость фильтрации, мкм

12

Уровень звука, Дб

72

Класс чистоты масла

12 (ГОСТ 17216-71)

Наработка до отказа, ч

3000

Содержание драгметаллов

отсутствуют

Устаревшая маркировка

Г15-24Н

Технические параметры и требования к минеральному маслу из технического паспорта аксиально-поршневого гидромотора Г15-24Р:

Марки масел – ВНИИНП 403 (ГОСТ 16728-78); ИГП-30, ИГП-18 (ТУ 38-101-413-78), турбинное масло Т-22 (ГОСТ 32-44)
Класс чистоты - не грубее 12
Тонкость очистки фильтра – 12 мкм

Расшифровка маркировки гидравлического мотора

Габаритные размеры и чертеж насос-мотора

Чертеж с габаритно-присоединительными размерами из инструкции по эксплуатации аксиально-поршневого гидромотора Г15-24Р.

Гидромотор типа
d
d1
d2
d3
d4
a
a1
a2
B
b
L
l
l1
l2
l3
h

Г15-24Р
К1
32
13
К3/8
120
108
65
19
132
10
308
238
42
16
19
35

Размер резьбы входного отверстия – К 1, выходного – К 3/8.

Устройство и принцип работы поршневого Г15-24Р

Детали конструкции поршневого гидромотора Г15-24Р:

Вал
Манжета
Фланец
Корпус
Подшипник
Радиально-упорный подшипник
Барабан
Торцовая шпонка
Корпус
Ротор
Пружины
Дренажное отверстие
Наколонный диск
Полукольцевой паз
Отводящее отверстие
Подшипник
Поршни
Шпонка
Толкатели

Под действием попадающего в гидромотор масла поршни выдвигают толкатели, поджимая их к шарикоподшипнику. Под действием тангенциальных сил толкатели вместе с барабаном, ротором, поршнями и валом начинают вращаться. Реверсирование гидромотора Г15-24Р происходит при изменении направления масляного потока.

Примеры условного обозначения при заказе гидромоторов аксильно-поршневых:

Г15-22Р - гидромотор аксиально-поршневой с рабочим объемом 20 см³.

Г15-23Р - гидромотор аксиально-поршневой с рабочим объемом 40 см³.

Г15-24Р - гидромотор аксиально-поршневой с рабочим объемом 80 см³.
читать дальше свернуть
Характеристики
Состояние
Новое
Условный проход, мм
25
Номинальное давление, МПа
25
Номинальный расход жидкости, л/мин
120
Максимальное рабочее давление, МПа
32
Максимальный расход жидкости, л/мин
76.8
Конструктивное исполнение
Моноблочное
Гарантийный срок, мес
12
Номинальная частота вращения вала, об/мин
960
Максимальная частота вращения вала, об/мин
2400
Минимальная частота вращения вала, об/мин
10
Максимальная кинематическая вязкость рабочей жидкости, кв. мм/с
317
Минимальная кинематическая вязкость рабочей жидкости, кв. мм/с
10
Регулируемый гидромотор
Нет
Тип гидромотора
Аксиально-поршневой с наклонным диском
Максимальный крутящий момент, H*m
68
Минимальное рабочее давление, МПа
1
Коэффициент полезного действия, %
90
Рабочий объем, куб. см
80
Тип
Гидромотор
Форма пробки
Цилиндрическая
Минимальная кинематическая вязкость вещества, кв.мм/с
10
Максимальная кинематическая вязкость вещества, кв.мм/с
317
Минимальная температура рабочей жидкости, град.
10
Максимальная температура рабочей жидкости, град.
65
Максимальная температура окружающей среды, град.
45
Тип присоединения
Резьбовое
Тонкость фильтрации, мкм
25
Вес, кг
15
Ширина, мм
150
Длина, мм
120
Высота, мм
130
Количество рабочих позиций, шт
5
Количество золотников, шт
1
читать дальше свернуть
