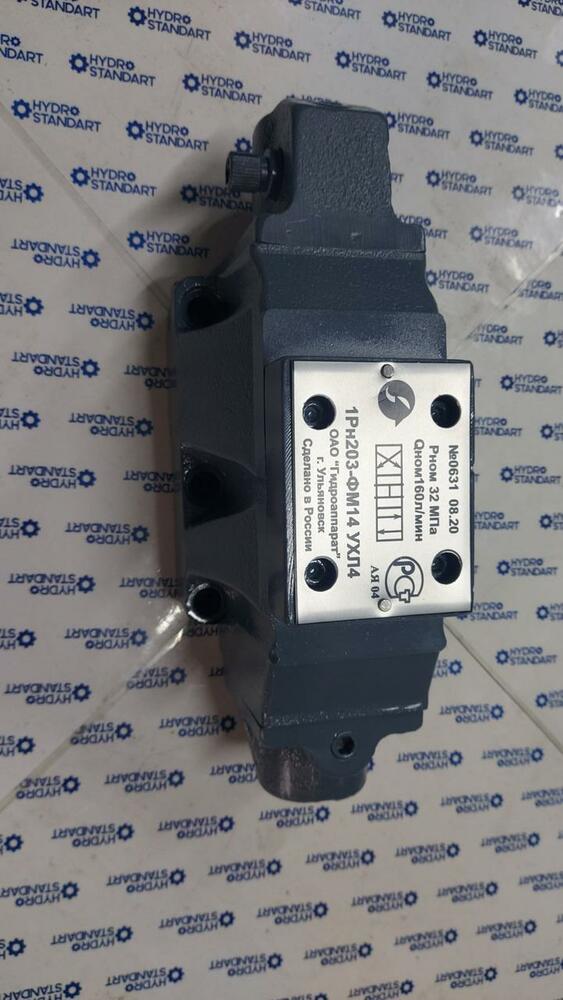

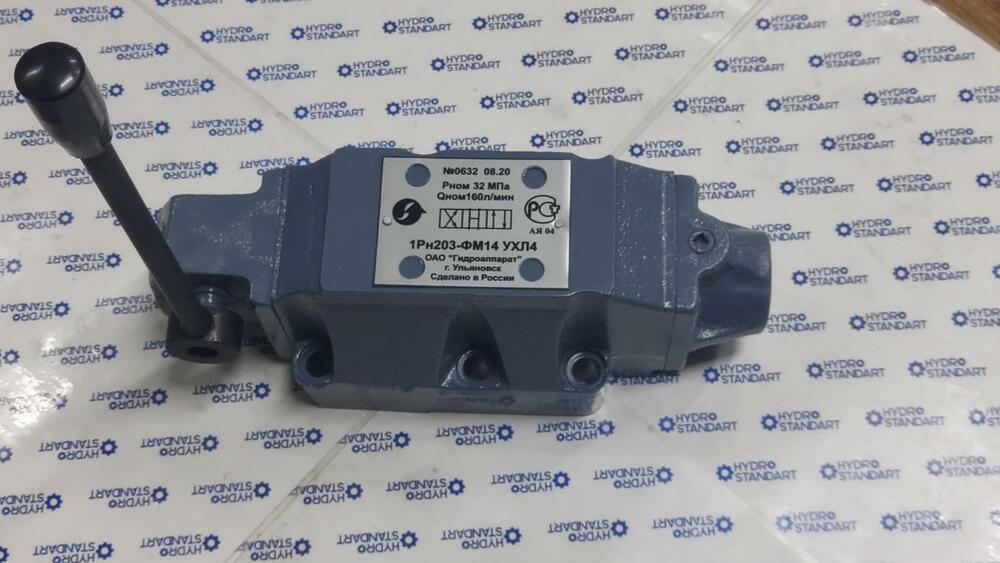

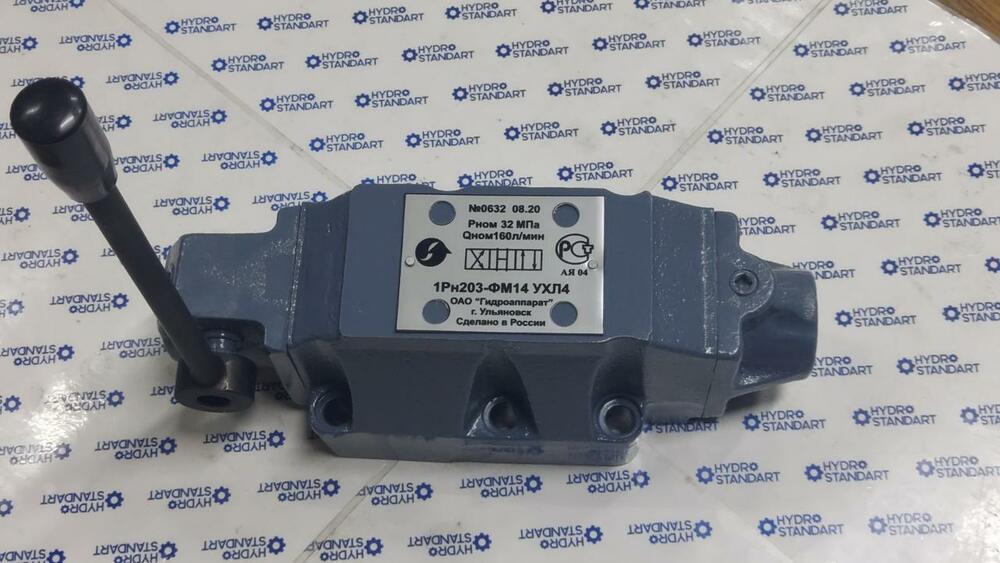

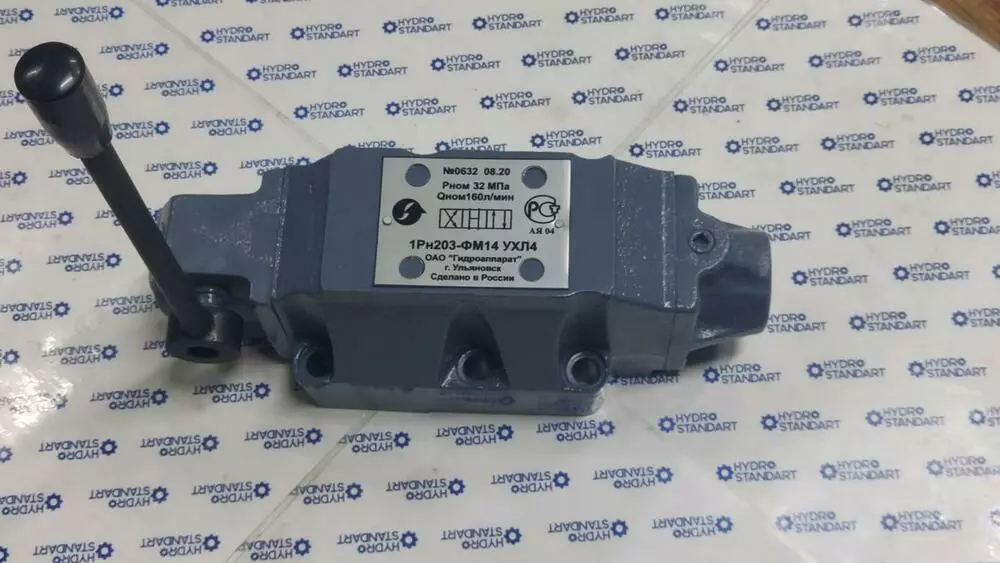

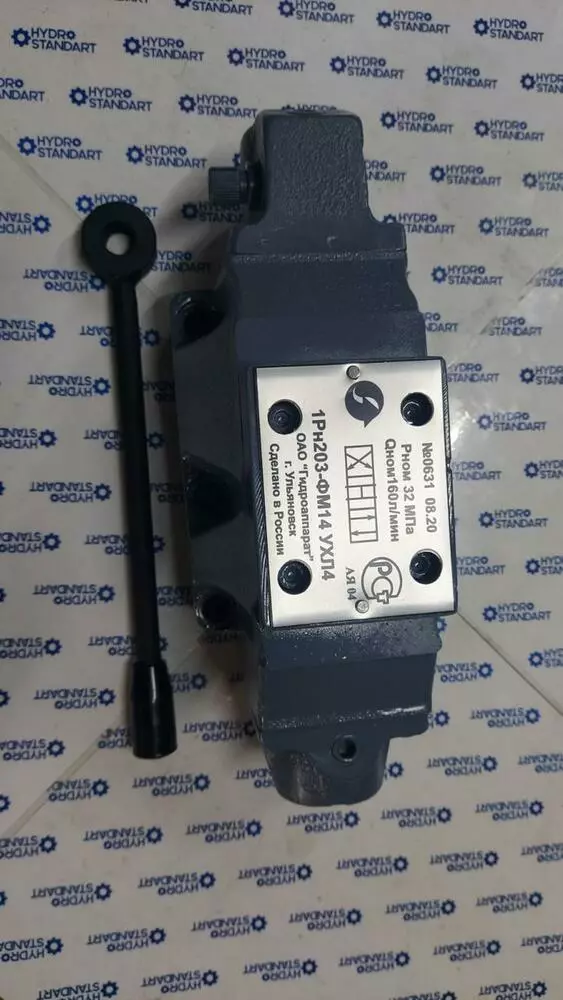

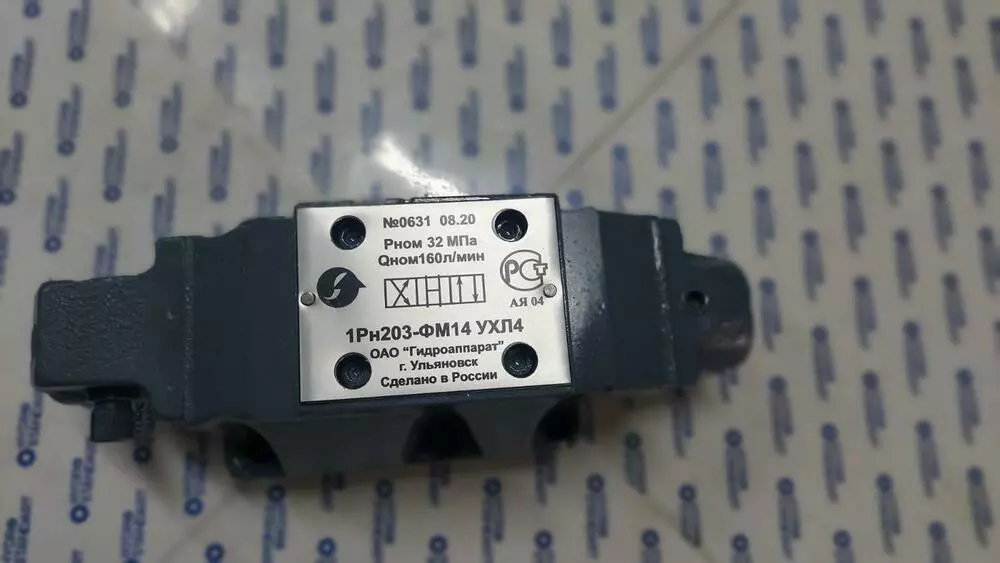

Гидрораспределитель 1РН203 АВ24, Рн203АВ24, РН203 АВ-24

Гидрораспределитель 1Рн203В24 с ручным управлением с пружинным возвратом золотника.

Назначение и область применения

Наименование

Схема

Гидросхема

Соединение каналов в переходных положениях

Расход

1Рн203В24
24

200

В зависимости от способа установки золотника гидрораспределители 1Рн203, 1Рн323 разделяются на:

с пружинным возвратом золотника -1Рн203В 24
с фиксацией золотника -1Рн203ФВ 24

Гидрораспределители 1Рн203 В 24 с условным проходом 20 мм, золотниковые, четырёхлинейные, с непосредственным (ручным) управлением с фиксацией предназначены для изменения направления или пуска и остановки потока рабочей жидкости в гидравлических системах промышленного оборудования.

Область применения - станки, прессы, системы и устройства с автоматическим и полуавтоматическим циклом работы (ГАП, манипуляторы, станки с ЧПУ) и другие стационарные и мобильные машины, работающие при температуре окружающей среды: для исполнения ХЛ1 -40 до +50ºС, для исполнения УХЛ4 и О4 от +1 до +55ºС.. В зависимости от исполнения гидрораспределители могут иметь различные схемы распределения потока и применяться с ручным от рукоятки, ножным от педали и механическим от кулачка или ролика видами управления.

Гидрораспределители эксплуатируются на минеральных маслах с кинетической вязкостью от 10 до 400 мм2/с (сСт) и с номинальной тонкостью фильтрации не грубее 25 мкм. Их эксплуатация разрешается при температуре окружающей среды от -40 до +50 оС.
В зависимости от способа управления золотника гидрораспределители 1Рн203, 1Рн323 разделяются на:

ручное управление (1Рн203В.24, 1Рн203ФВ.24, и т.д.);

ножное управление (1Рн203Н.24, 1Рн203ФН.24, и т.д.);

механическое от кулачка (1Рн203К.24 1Рн203ФК.24 и т.д.);

механическое от тяги (1Рн203М.24, 1Рн203ФМ24, и т.д.).

Гидрораспределитель 1Рн203 устанавливается на обработанное основание и крепится при помощи шести шпилек. Уплотнение разъема производится резиновыми кольцами. В случае течи масла в соединениях следует подтянуть крепежные винты и, если это не устранит течи, следует заменить уплотнения.

Наличие больших усилий на рукоятке свидетельствует о загрязнении распределителя механическими примесями. В этом случае необходимо разобрать распределитель и промыть детали бензином.

Технические характеристики 1Рн203В24

Наименование параметра

Значение параметра

Схема распределения

24

Способ управления

ручной

Условный проход, мм

20

Расход рабочей жидкости, л/мин

200

Номинальное давление на входе, МПа (кгс/см²)

32 (320)

Масса не более, кг

12,7
