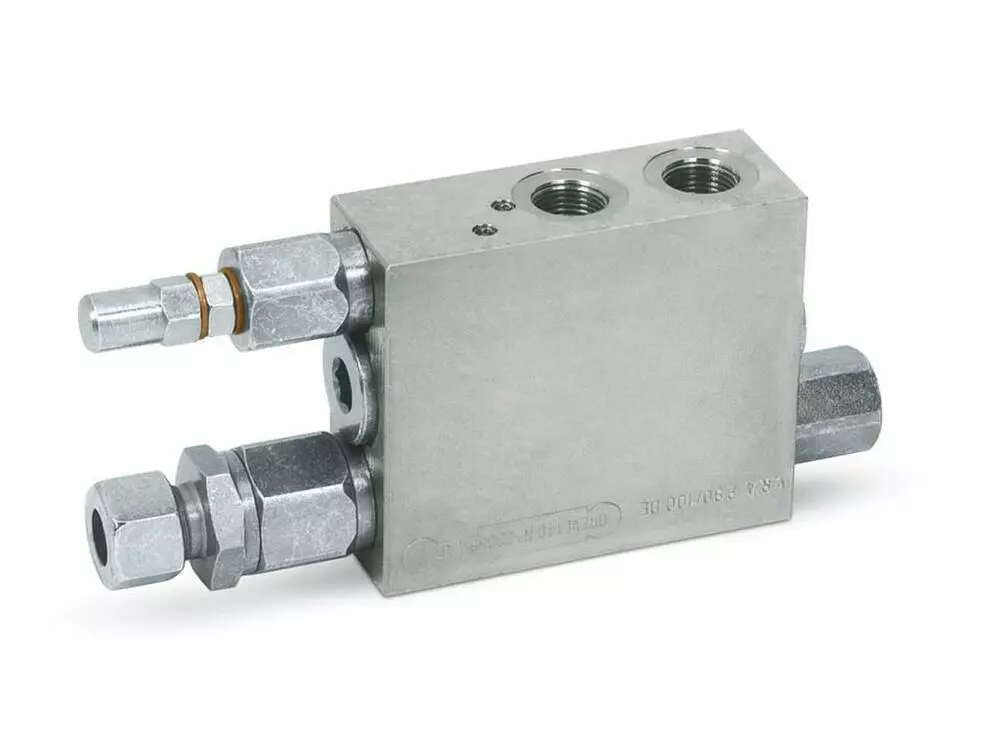

Клапан переворота плуга VRAP 40/50 DE

Клапан переворота плуга VRAP 40/50 DE по лучшей цене от поставщика гидравлики №1 в Украине

Клапан переворота плуга VRA предназначается для использования на цилиндрах опрокидывания плуга, таким образом, что достигая автоматического перемещения потока масла, движение гидроцилиндра приводит во вращение плуг.

Оснащен клапаном блокировки двойного действия, который обеспечивает большую безопасность и дает возможность размещать и блокировать цилиндр в любом месте. Изменение хода стержня поршня осуществляется посредством клапана максимального давления дифференцированного четко в мертвой точке плуга, развивая большую мощность и скорость. Этот тип клапанов может также монтироваться на неуравновешенные и тяжелые плуги с цилиндрами, имеющими следующие внутренние диаметры: 40/50 мм, 60/80 мм, 80/100 мм.

Клапан переворота плуга Oleodinamica Marchesini предназначен для использования на гидроцилиндрах оборотных плугов, чтобы получить автоматическое реверсирование потока рабочей жидкости, в результате чего будет происходить движение гидравлического цилиндра, предназначенного для вращения плуга.

Клапан имеет запорный элемент двустороннего действия, поэтому обеспечивает возможность зафиксировать гидроцилиндр в любом положении. Поршневой шток возвращается с помощью компенсированного клапана сброса давления, развивая большую скорость и мощность. Этот клапан можно устанавливать на тяжелые и неуравновешенные плуги с гидроцилиндрами.

(обозначение на гидравлической схеме)

Oleodinamica Marchesini - одна из ведущих итальянских компаний-производителей гидравлического оборудования. Особое внимание к деталям и совершенствование технологических процессов, а также стремление к инновациям гарантируют непрерывное развитие производства. Система менеджмента и качества продукции сертифицирована по UNI EN ISO 9001: 2008. Проводится тестирование товаров на всех этапах производства.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ VRAP 40/50 DE В ГИДРОСИСТЕМЕ

VRAP 40/50 DE имеет корпус из оцинкованной стали, его внутренние компоненты из термически закаленной и шлифованной стали. Уплотнение-BUNA N standart с направляющим конусом, не допускающим протекания. Максимальное давление составляет 400 бар.

Клапаны поставляются с обменным давлением 150 Бар: давление зависит от различных потребностей обмена, поэтому его можно изменять, поворачивая регулятор давления.

Присоединительные размеры VRAP 40/50 DE

VRAP 40/50 DE имеет следующие присоединительные размеры:

длина(L3) – 176 мм
ширина(S) - 35 мм
высота(H) - 80
резьба (C2, P - T) - 3/8"
поршня - Ø40-50 мм
вес – 2.130 кг

C2 P - T
C1
L
L1
L2
L3
Н
S

3/8"
Ø12
94
58
30
176
80
35

Клапан переворота плуга

Код

Маркировка

D поршня

V0278

VRA 40/50 SE

40-50

V0280

VRA 60/80 SE

60-80

V0282

VRA 40/50 DE

40-50

V0290

VRAP 60/80 DE

60-80

V0300

VRA 80/100 SE

60-80

Клапан переворота плуга VRA предназначается для использования на цилиндрах, что позволяет изменить направление движения гидравлического цилиндра, который приводит во вращение плуг. Он снабжен двойным контрольным обратным клапаном, который гарантирует высокую безопасность и позволяет ставить и блокировать цилиндр в любом положении. Перемещение поршня осуществляется через предохранительный клапан компенсированного типа точно в мертвой точке плуга, создавая больше сила и скорость. Он может быть собран на тяжелом и несбалансированном плуге со следующими внутренними диаметрами: 40/50, 60/80, 80/100, 100/110, 110/130 мм.

Схема подсоединия:

Подсоедините C1 к штоку цилиндра, C2 к блоку, P и T к впускному отверстию машины. Благодаря своей форме, он может быть встроен в резьбовое отверстие, выполненное на корпусе.
