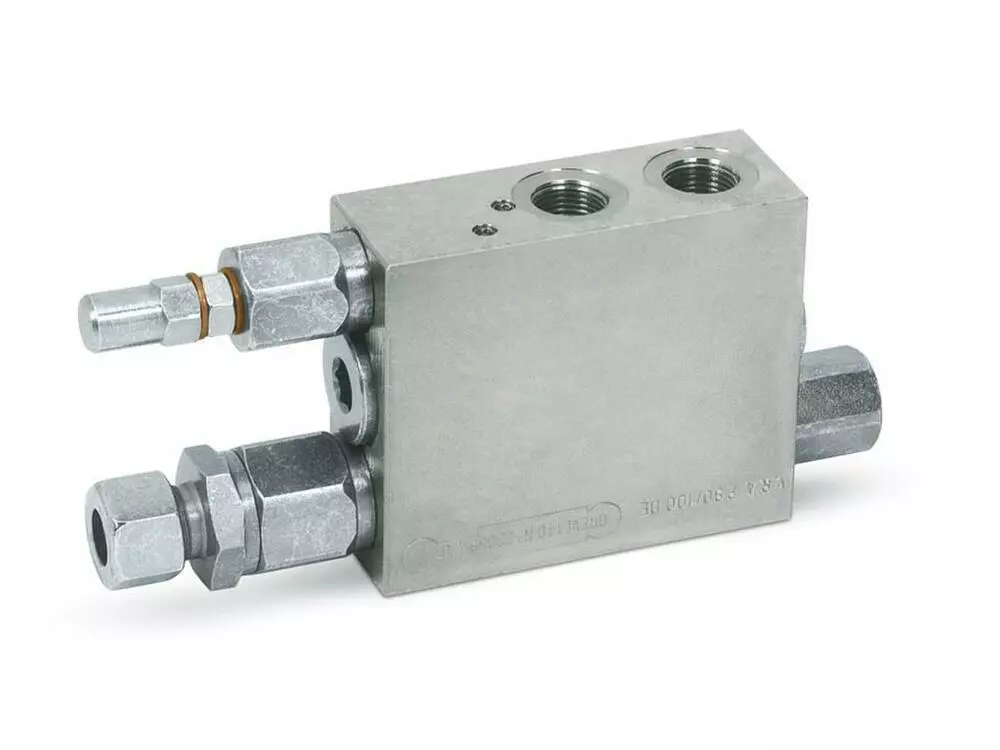

Клапан переворота плуга VRA 40/50 SE

Клапан переворота плуга VRA 40/50 SE по лучшей цене от поставщика гидравлики №1 в Украине

Клапан переворота плуга VRA предназначается для использования на цилиндрах опрокидывания плуга, таким образом, что достигая автоматического перемещения потока масла, движение гидроцилиндра приводит во вращение плуг. Оснащен клапаном блокировки простого действия, поэтому обеспечивает безопасность только со стороны донной части, тогда как со стороны стержня должен опираться на механический стопор плуга. Рекомендуется установка на уравновешенные и легкие плуги, имеющие следующие внутренние диаметры: 40/50 мм и 60/80 мм.

Клапан переворота плуга Oleodinamica Marchesini предназначен для использования на гидроцилиндрах оборотных плугов, чтобы получить автоматическое реверсирование потока рабочей жидкости, в результате чего будет происходить движение гидравлического цилиндра, предназначенного для вращения плуга.

Клапан имеет запорный элемент одностороннего действия, поэтому обеспечивает безопасность только с нижней стороны, тогда как со стороны штока он должен опираться на механические упоры плуга. Рекомендуется устанавливать на плуги с поворотом вверх.

(обозначение на гидравлической схеме)

Oleodinamica Marchesini - одна из ведущих итальянских компаний-производителей гидравлического оборудования. Особое внимание к деталям и совершенствование технологических процессов, а также стремление к инновациям гарантируют непрерывное развитие производства. Система менеджмента и качества продукции сертифицирована по UNI EN ISO 9001: 2008. Проводится тестирование товаров на всех этапах производства.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ VRA 40/50 SE В ГИДРОСИСТЕМЕ

VRA 40/50 SE имеет корпус из оцинкованной стали, его внутренние компоненты из термически закаленной и шлифованной стали. Уплотнение-BUNA N standart с направляющим конусом, не допускающим протекания. Максимальное давление составляет 400 бар.

Клапаны поставляются с обменным давлением 130 Бар: давление зависит от различных потребностей обмена, поэтому его можно изменять, поворачивая регулятор давления.

Присоединительные размеры VRA 40/50 SE

VRA 40/50 SE имеет следующие присоединительные размеры:

длина(L3) – 177 мм
ширина(L4) - 42 мм
высота(H) - 80
резьба (C1 - C2, P - T) - 3/8"
поршня - Ø40-50 мм
вес – 1.990 кг

C1 - C2 P - T

L
L1
L2
L3
L4
Н
S

3/8"
94
142
30
177
42
80
35

Клапан переворота плуга

Код

Маркировка

D поршня

V0278

VRA 40/50 SE

40-50

V0280

VRA 60/80 SE

60-80

V0282

VRA 40/50 DE

40-50

V0290

VRAP 60/80 DE

60-80

V0300

VRA 80/100 SE

60-80

Клапан переворота плуга Oleodinamica Marchesini VRA 40/50 SE используется на гидроцилиндрах оборотного плуга, для автоматического переключения цилиндра на реверс в нижней мертвой точке перемещения рамы плуга. Рекомендуется применение на сбалансированном и легком плуге с гидроцилиндрами диаметрами поршня 40-50 мм. Не рекомендуется применение в системах с верхним переворотом рамы.

Эти клапаны настроены на переключение при давлении 125-140 бар.

Подключение VRA 40/50 SE: С1 к штоковой полости, С2 - к поршневой, Р и Т к гидрораспределителю.

Характеристики VRA 40/50 SE:

Минимальное рабочее давление, бар: 200

Максимальное пиковое давление, бар: 400

Диаметр поршня, мм: 40-50

Резьба: G3/8"

Вес, кг.: 1,990
