Обратный клапан VU 3/8" ±0,4/0,7 BAR

Обратный клапан VU 3/8" ±0,4/0,7 BAR по лучшей цене от поставщика гидравлики №1 в Украине

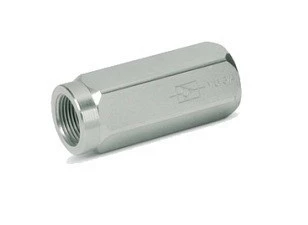

Обратный клапан VU 3/8" от Oleodinamica Marchesini – это клапан итальянского производства, позволяющий свободный поток рабочей жидкости в одном направлении и блокирующий его в противоположном.

(обозначение на гидравлической схеме)

Oleodinamica Marchesini – производитель самых разных разновидностей, модификаций и типоразмеров гидравлических клапанов. Их комплектующие разработаны по всем европейским стандартам, что позволит идеально функционировать Вашей системе.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ VU 3/8" ДЛЯ ГИДРАВЛИКИ

Клапан VU 3/8" изготовлен из оцинкованной стали, а его внутренние компоненты – термически закаленной стали. Тип монтажа – трубный, резьбовой. Уплотнение – управляемый конус, не допускающий протекания. Пропускная способность – 45 л/мин. Максимальное давление – 350 Бар .Давление открытия ±0,4/0,7 Бар.

Пропускная способность
45 л/мин

Максимальное давление
350 Бар

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КЛАПАН VU 3/8"

Обратный клапан VU 3/8" имеет следующие присоединительные размеры:

• Высота корпуса (D) – 26,5 мм.

• Длина корпуса (L) – 68 мм.

• Ширина корпуса (E) – 24 мм.

• Резьба (V-C) – G3/8”.

• Вес – 0,184 кг.

V-С

L
E
D

G3/8”
68
24
26,5

Применение клапана:

Обратный клапан VU 3/8 "пропускает поток рабочей жидкости только в одну сторону. Обычно используется для защиты гидросистемы от гидроударов или для реализации различных логических схем.

Максимальный расход: 20 л / мин

Внутренние резьбы в теле: 3/8 "

Максимальное давление: 350bar

Подключение Обратный клапан высокого давления VU в гидросистему:

На порт V подключается напорная магистраль.

На порт C подключается линия исполнительного механизма.

Поток свободно подается из порта V от напорной магистрали на порт C к исполнительному устройству. В обратную сторону поток не может подаваться.

Обратный клапан использует клапан и пружину для направления потока в одном направлении. Клапан открывается когда впускное давление больше, чем выпускное давление. Когда клапан открыт, масло свободно течёт. Тарельчатый клапан закрывается, когда впускное давление падает. Клапан прерывает поток в обратном направлении и останавливает поток под действие выпускного давления.Они часто используются в обводных магистралях, для отвода встречных потоков в разгрузочных клапанах.

Гидравлический обратный клапан VU, VUR изготовлен из оцинкованной углеродистой стали. Стандартный материал уплотнительного кольца - нитриловый каучук, использующийся в температурном диапазоне от -30С до +110С, по заказу доступны Витон, Силикон (MVQ) и другие уплотнительные элементы.

Наименование

Код

Расход макс, л/мин

Давление макс, Бар

Давление открытия, Бар

L

S

D

вес, кг

обратный клапан ВД VU 1/4"

V0590

20

350

±0,4/0,7

62

19

21

0,104

обратный клапан ВД VU 3/8"

V0600

45

350

±0,4/0,7

68

24

26,5

0,184

обратный клапан ВД VU 1/2"

V0610

70

350

±0,4/0,7

77

30

34

0,322

обратный клапан ВД VU 3/4"

V0620

110

350

±0,4/0,7

88

36

40

0,492

обратный клапан ВД VU 1"

V0630

160

350

±0,4/0,7

105

41

46

0,676
