Пневмораспределитель В64-14А-03

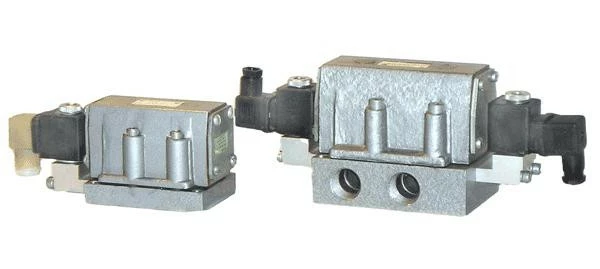

Пневмораспределители В64-14А-03 ( устаревший аналог В64-14М) с двухсторонним электромагнитным управлением

Пневмораспределители В64-14А-03 (устаревший аналог ― В64-14М) ― четырехлинейные двухпозиционные с двухсторонним электропневматическим управлением (с ручным дублированием), пружинным возвратом, с резьбовым присоединением предназначены для управления направлением движения потоков сжатого воздуха в пневматических приводах различного назначения.

Распределение потоков сжатого воздуха осуществляется парой плоский золотник-плита. Золотник, перемещаясь электромагнитом, перекрывает попарно сообщающиеся между собой отверстия, которые выведены на плоскую поверхность плиты и соединены с резьбовыми отверстиями для присоединения пневмолиний. Герметичность рабочих каналов достигается использованием специальных резиновых уплотнительных колец вложенных в отверстия в плите.

При отсутствии напряжения на катушке, золотник возвращается под действием пружины.

Климатическое исполнение пневмораспределителей серии 64 по ГОСТ 15150—69 ― УХЛ4 и О4 (для тропического климата). Виброустойчивость и вибропрочность соответствуют I степени жесткости по ГОСТ 28988.

Пневмораспределители серии В64 работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433—80 с содержанием распыленного масла вязкостью 10—35 мм²/с при температуре 50 °С с концентрацией 2—4 капли на 1 м³ воздуха по ГОСТ 12449—80.

Способ присоединения к пневмолиниям резьбовой с плитой и боковым (трубы в стороны) расположением отверстий (индекс "03" в обозначении В64-ххА-03).

Технические характеристики пневмораспределителя В64-14А-03

Параметр

В64-14А-03

Условный проход пневмораспределителя, мм

16

Пневматическая схема

Номинальное / минимальное давление, МПа

0,63 / 0,25

Пропускная способность, Кv по ГОСТ14691-69, м³/ч, не менее

2,8

Время срабатывания при давлении 0,4 МПа, с, не более

0,1

Номинальное напряжение питания, В: постоянного тока / переменного тока 50Гц / переменного тока 60Гц

12,24,48,110 / 24,110,220,380 / 110,220

Номинальная потребляемая мощность, не более: постоянного тока, Вт / переменного тока 50Гц, ВА / переменного тока 60Гц, ВА

7 / 9 / 12

Масса, кг

2,0

Присоединительные резьбы по ГОСТ 6111-52

К1/2"

Габаритные и присоединительные размеры пневмораспределителей В64-14А-03

Обозначение

A1

A1

A2

A5

A6

d

B

B1

H

H1

H3

L

L1

В64-14А-03

K1/2”

23,5

38

91

59

7

70

86

89,5

14,5

28,5

191

104
