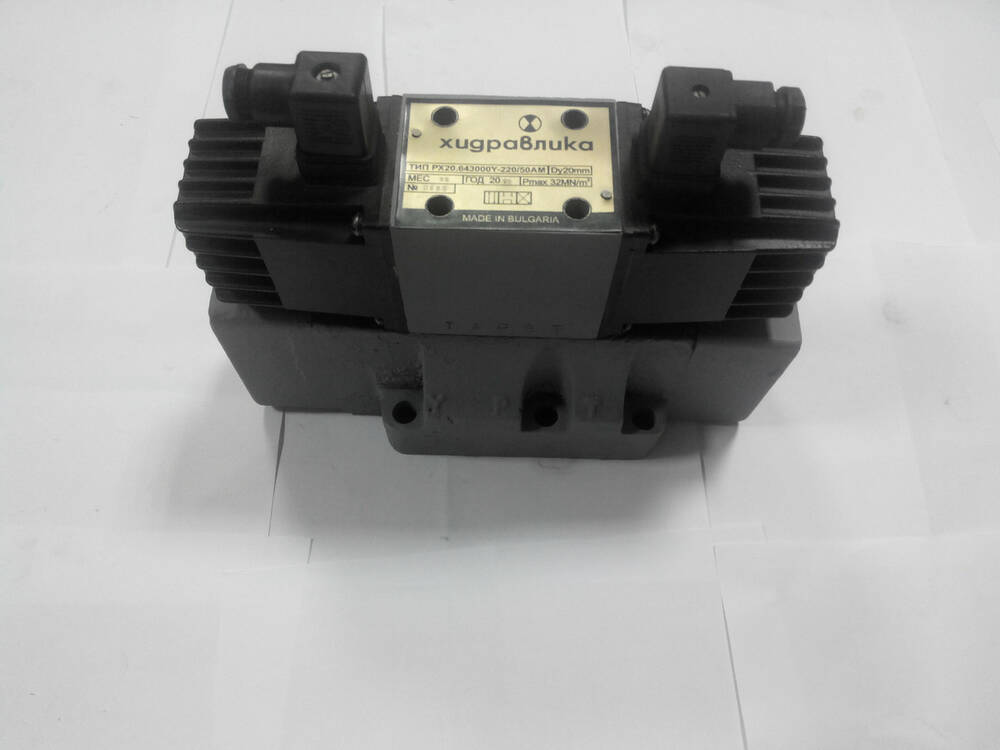

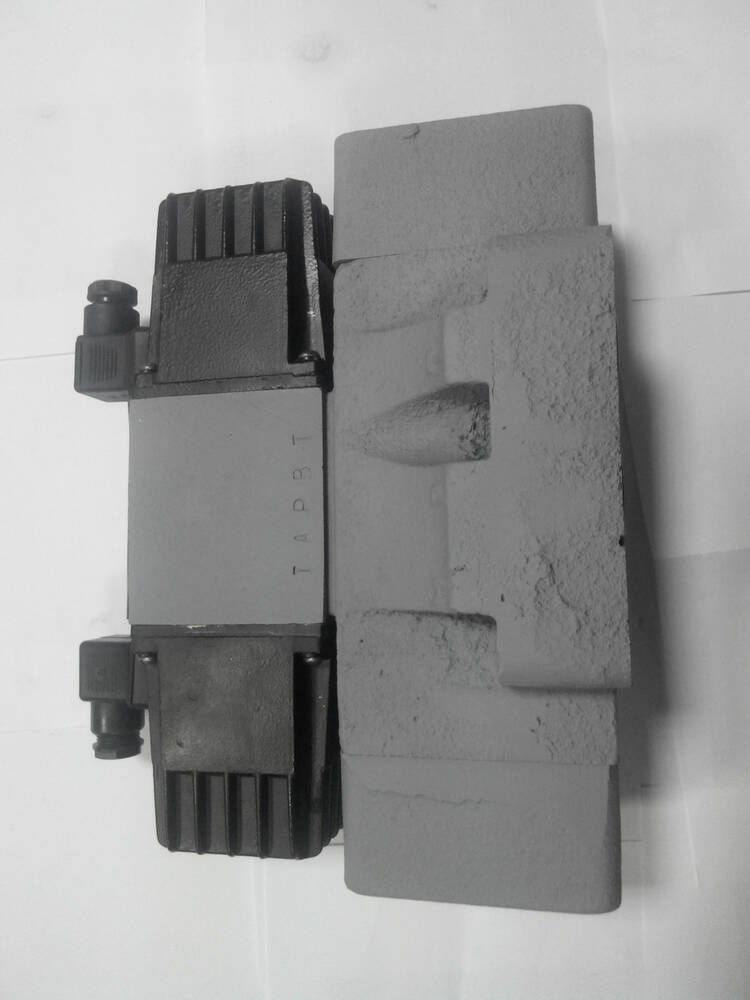

Гідророзподільник 2Р202АЕ574Б

Гідророзподільник 2Р202АЕ574Б з електрогідравлічним керуванням

Призначення та сфера застосування

Гідророзподільник 2Р202АЕ574Б (ТУ2-053-1846-87) золотисті чотирилінійні з однобічним електрогідравлічним керуванням , з умовним проходом 20 мм, предназначены для керування потоком робочої рідини виконавчих органів у гідравлічних системах.

Перемикання положення золотника відбувається за допомогою керівного елемента — пілота. У двопозиційних розподільників з електрогідравлічним керуванням 2Р202 встановлюється пілот ВЕ10.574. Рзабезпечують від мережі постійного або змінного струму з напругою 12 В, 24 В, 110 В, 220 В,.

Гідравлічні розподілювачі знайшли широке застосування в машинобудуванні, металургії, легкій промисловості та дорожньо-будівельній техніці. Застосовується в гідравлічних системах верстатів, пресів, машин, всіляких стаціонарних машин.

Гідророзподільники експлуатуються на мінеральних оливах із кінетичною в'язкістю від 10 до 400 мм2/с. Робоча рідина має бути очищена не грубіше 12-го класу чистоти за ГОСТ 17216-2001, що забезпечується застосуванням із номінальною тонкістю фільтрації не грубіше 25 мкм. Дозволяється експлуатація гідророзподільників за температури довкілля від -40 до +50 оС.

Технічні характеристики 2Р202АЕ574Б

Найменування параметрів

Значення параметра

Схема розподілу

574Б

Кількість електромагнітних

1

Умовний прохід, мм

20

Витрата робочої рідини, л/хв

200

Максимальна витрата, л/хв

До 360

Номінальний тиск на вході, МПа (кгс/см2)

20 (200)

Максимальний тиск на виході, МПа (кгс/см2)

15 (150)

Максимальний тиск керування, МПа (кгс/см2)

0,8-6,0 (8-60)

Маса не більш ніж кг

20,4

Гідравлічна схема

Наймеєнування

Схема

Гідросхема

З'єднання каналів у перехідних положеннях

Расход

Повернення

2Р202АЕ574Б
574Б

200
Пружинне повернення

Склад, пристрій і складники гідророзподільника 2Р202АЕ574Б Г24

Принцип роботи 2Р202 АЕ574Б Г12 з одним магнітом аналогічний розподільнику 2Р202АЛ.. з двома магнітами. Основними елементами розподілювача 2Р202АЕ574Б є: корпус (1), пілот ДУ10 (4), кнопки ручного перемикання (9), золотник (2) і поворотні пружини (3).

Базовою деталлю гідророзподільника 2Р202АЕ574Б В220 є п'ятиканувальний корпус, у якому зроблені основні канали:

P - отвір для входу робочої рідини під тиском;

А и В - отвори для з'єднань до інших гідропристроїв;

X ― підведення потоку керування;

Y ― слив потоку керування;

Т - отвір для виходу робочої рідини в бак.

Зливні порожнини всередині об'єднані між собою. Лінії керування (7) (X і Y) можуть з'єднуватися з відповідними лініями (P або Т) основного золотника або виводитися окремо на стикову площину. З'єднання ліній Х-Р у гідророзподільниках 1Р203, 1Р202, 2Р203, 2Р202 можливо тільки у разі тиску на вході гідророзподільника не більш ніж 25 МПа, інакше необхідно застосовувати клапан співвідношення тисків (модульна плитка завтовшки 25 мм), який знижує тиск керування, і вимовляти під час замовлення робоче тиск на вході 32 МПа. У разі з'єднаних ліній Х-Р для гідророзподільників 14, 54, 64, 64 А, 104, 124, 154, 574, 574Д, 15, 55, 65 А та 574 виготовлений за гідросхеми, підпір у зливній лінії має бути меншим за 1,4 МПа. Не допускається з'єднання ліній Y-T за тиску в лінії Т понад 6 МПа, а також для схем, зазначених вище, за об'єднаних ліній Х-Р (якщо лінії X і Р не об'єднані, тиск керування має перевищувати тиск у лінії Т не менш ніж на 1,4 МПа) Для об'єднання ліній керування з основними треба демонтувати корки (К1/8).

Електрогідравлічне керування за допомогою керівного гідророзподільника — пілота (4) — застосовується через великий діаметр умовного проходу. Пілот змінює тиск у торцевих камерах (6) і (8) основного золотника (2). Повернення золотника у вихідне положення здійснюється поворотними пружинами (3). У деяких моделях повернення відбувається гідравлічними зусиллями за допомогою спеціальних поршнів, водночас зусилля можуть бути куди вищими, що підвищує надійність спрацьовування).

Гідрощина основного гідророзподільника не обов'язково має збігатися з гідросхемою керівного (пілота).

Для зручності монтажу гідророзподільник може бути забезпечений приєднувальною (монтажною) плитою.

Схема умовного позначення гідророзподільника типу 2Р202АЕ574Б 220В

Габаритні та приєднувальні розміри гідророзподільника 2Р202АЕ574А Г24

Найменування

L

L1

L2

L3

L4

L5

B

B1

H

H1

H2

H3

d

Значення
260
130
53,2
77
130
11
114
92
240
110
45
38
13
