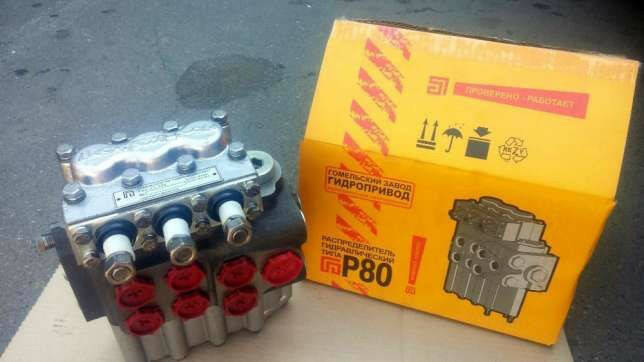

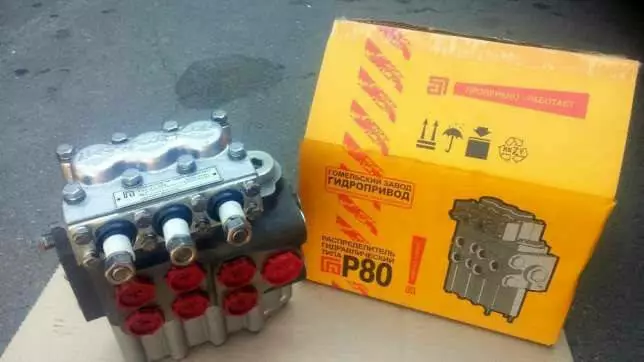

Гідророзподільник Р80-3/3-222

Входять до складу розподільного пристрою, що складається з двох розподільників Р80-3/2-222 та Р80-3/3-222


Призначений для розподілу потоку та регулювання тиску робочої рідини в гідросистемах машин із насосами продуктивністю від 20 до 100 л/хв.
Можлива тільки спільна робота двох розподілювачів.

Можлива поставка з гідрозамками Р80-3/2-222Г і Р80-3/3-222Г

Призначення

Гідророзподільник Р80-3/3-222 призначений для встановлення в гідросистеми загального призначення тракторів, сільськогосподарських і дорожніх машин із насосами продуктивністю до 80 л/хв, де виконує такі функції:
— розподіл потоку робочої рідини, що нагнітається гідронасосом, між споживачами (силовими гідроциліндрами, гідродвигунами тощо);
— запобігання перевантаженню гідросистеми в позиціях золотника "Підйом" і "Опускання примусове" (режим запобіжного клапана);
— розвантаження гідросистеми за нейтральної позиції золотника за допомогою переливу робочої рідини в бак (холостий хід).


Технічні характеристики Р80-3/3-222

• Конструктивне виготовлення — моноблоковий, клапанно-золотниковий
• Гідроклапан — непрямої дії запобіжно-переливної
• Число золотників — 3
• Керування — золотистиком ручне
• Умовний прохід — мм 16
• Витрата робочої рідини, л/хв
  • номінальний 80
  • максимальний 120
  • мінімальний 20
• Тиск розвантаження, МПа — не більш ніж 0,3
• Робоча рідина оливи з кінематичною в'язкою в межах — 60 мм2/с....70 мм2/с
• Клас чистоти — не грубіший 16
• Тонкість фільтрації — мкм 25
• Внутрішня герметичність — що обмежує просадку піднятого штока циліндра з вантажем за 30 хв, см3
  • без гідрозамків за Рст=7,0 МПа 150
  • з гідрозамками* за Рст=11,2 МПа 24
    * Наявність гідрозамків практично повністю унеможливлюють опускання гармат під час транспортування.

Правила транспортування та зберігання

Гідророзподільник Р80-3/3-222 має зберігатися в пакованні або без неї в сухому добре провітрюваному приміщенні. Під час зберігання має бути забезпечена збереження консервувального мастила на зовнішніх нефарбованих поверхнях.
Всі виняткові отвори, які мають використовувати як приєднання до гідросистеми машини, мають бути закриті гумовими або пластмасовими корками, інші отвори — металевими заглушками.
Під час транспортування Р80-3/3-222 треба зберігати тару з гідророзподільниками від різких ударів і впливу атмосферних опадів.

Вказівки з експлуатації Р80 3/3-222

• Розподільник має експлуатуватися з насосами типу НС32-3 або НШ50-3.
• Гідророзподільник має бути розміщений на машині не нижче, ніж на рівні верхньої точки оливного бака.
• Перед встановленням гідророзподільника в гідросистему машини треба видалити гумові або пластмасові корки, якими були тимчасово закриті приєднувальні отвори в корпусі.
• Приєднувальна арматура має забезпечувати повну герметичність.
  Для забезпечення тиску зливу 0,3 МПа патрубок зливу має мати внутрішній діаметр 25 мм, не менш ніж.
• За низьких температур навколишнього повітря гідросистему перед початком роботи треба прогріти.
• За тривалої роботи температура робочої рідини не має перевищувати 80 °C.
  Для безвідмовної роботи розподілювача необхідна ретельна фільтрація оливи, що досягається встановленням фільтра в заливну горловину бака та в зливну магістраль гідросистеми.
• Необхідно ретельно стежити за станом фільтрів гідросистеми, позаяк забруднення оливи може порушити роботу клапанів гідророзподільника та пристроїв автоматичного повернення золотників.
• Під час роботи з навісним сільськогосподарським гарматою золотник має бути в позиції "Плава". Встановлення золотика в позицію "Нейтральна" під час робочого орудії може призвести до зламання циліндра.
  Золотники, які не використовуються в роботі, мають бути встановлені в позицію "Нейтральна".
• Не треба примусово утримувати в позиціях "Підіймання" і "Опускання примусове" після закінчення робочого ходу керованого гідродвигуна, щоб уникнути перегрівання гідросистеми.

Класифікація розподілювачів за експлуатаційним призначенням

Код Експлуатаційне призначення.

1 для автономного застосування в гідросистемах
2 для застосування спільно з гідророзподільником коду 3
3 для застосування спільно з гідророзподільником коду 2
4 для застосування спільно з регулятором глибини оброблення ґрунту

Приклади позначення — Р80-3/1-222, Р80-3/2-222, Р80-3/3-222, Р80-3/4-222
