Палець (вісь) Claas 0006480680 (648068) L=245 мм, d=16 мм

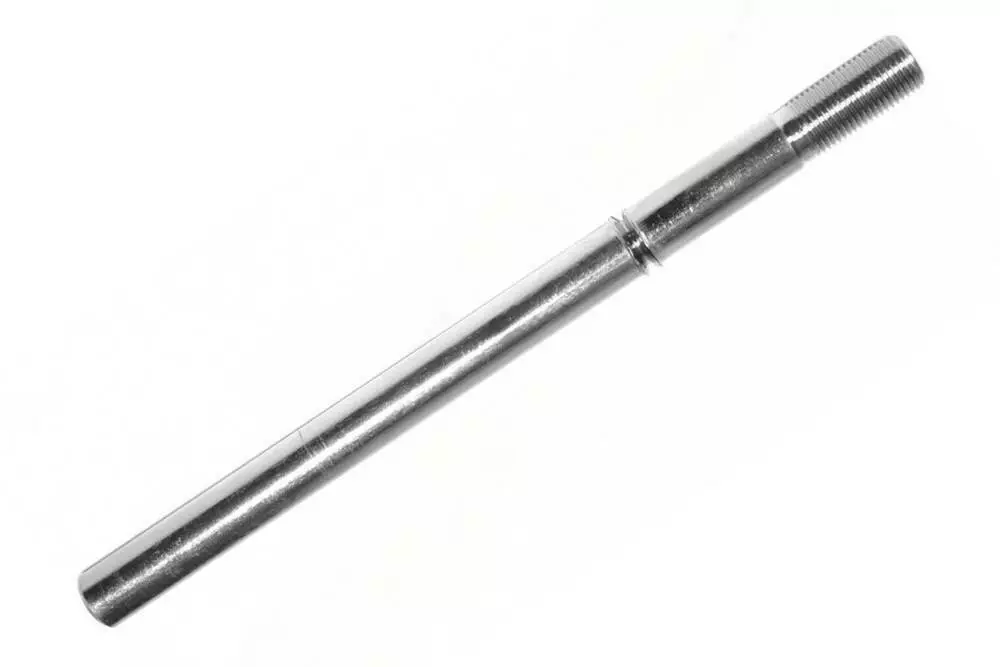

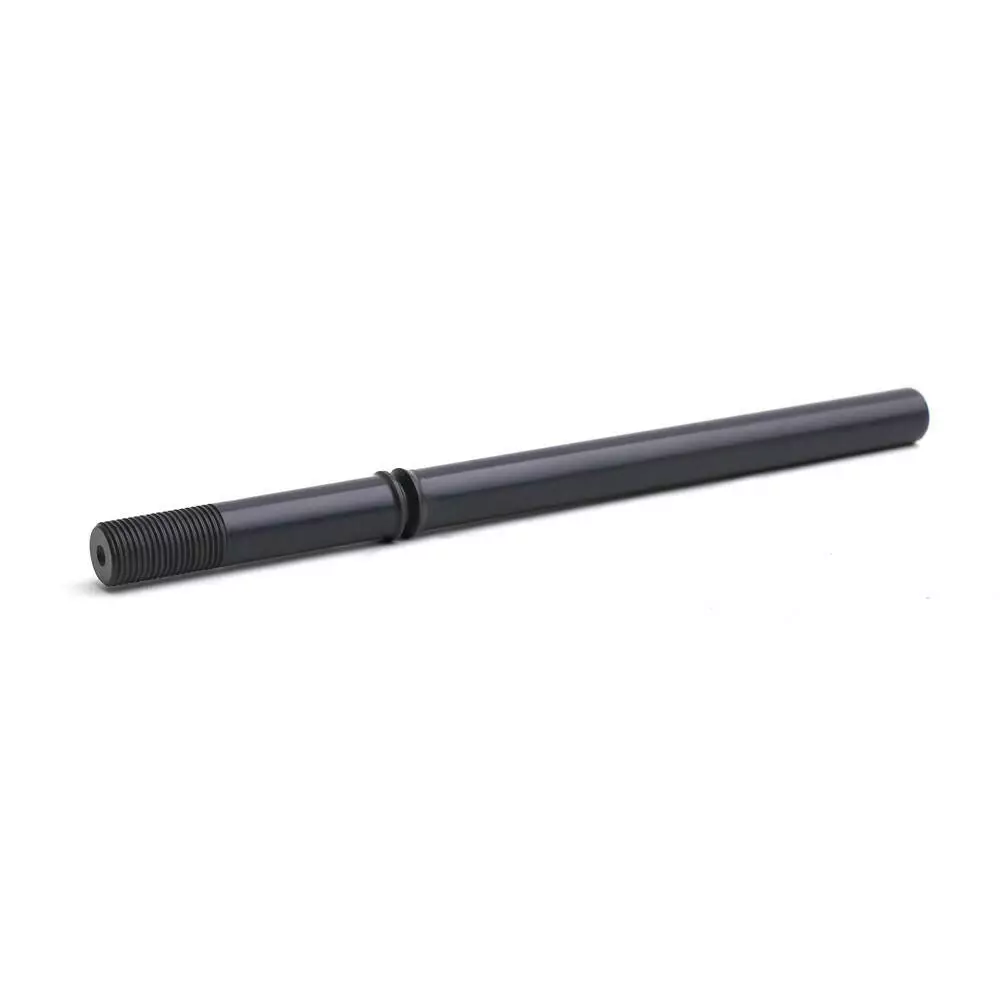

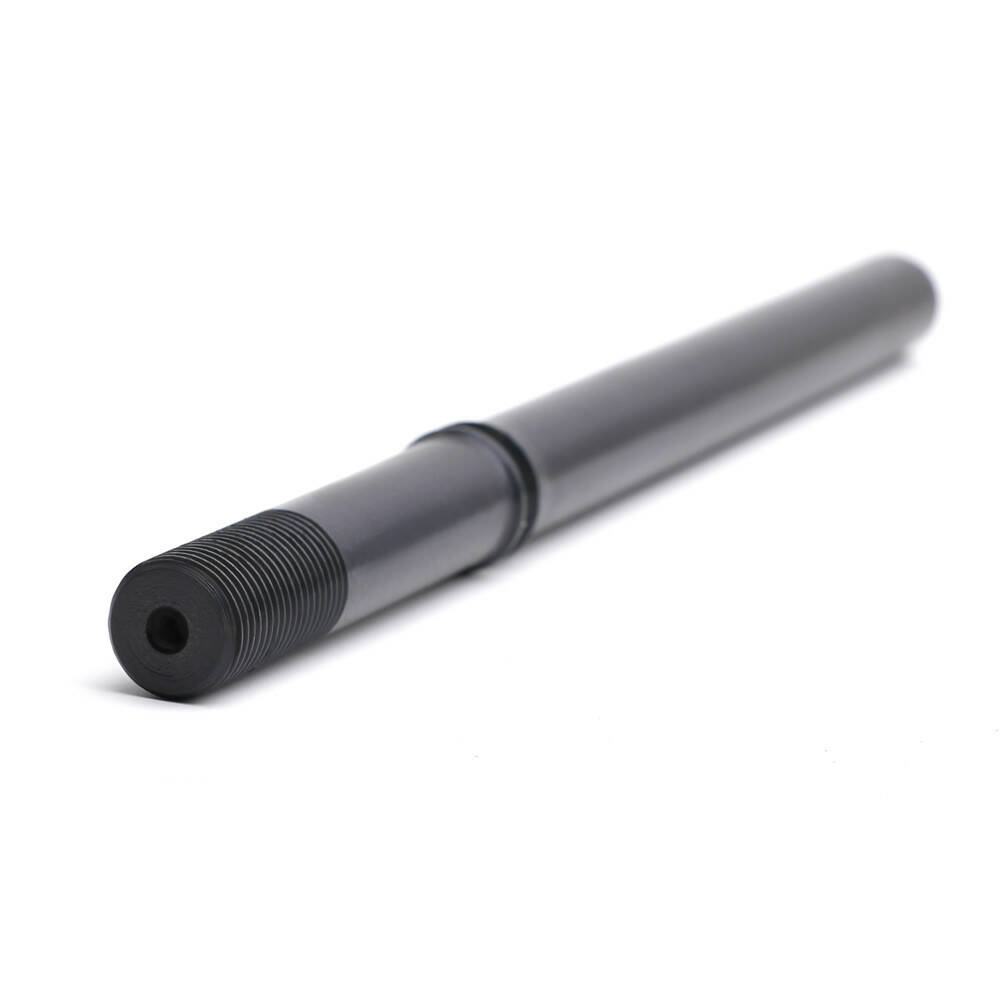

Палець (вісь) Claas 0006480680 (648068) — це довгий циліндричний кріпильний елемент (вісь) довжиною 245 мм та діаметром 16 мм. Деталь має різьбу М16 на кінці та використовується як шарнірна вісь або стяжний болт у вузлах підвіски, натягу або кріплення механізмів на жатках та комбайнах Claas. Виготовлений із високоміцної сталі, що дозволяє витримувати значні навантаження на зріз та вигин.

Технічні характеристики

• Оригінальні номери (OEM): 0006480680, 0006480683, 648068, 648068.0, 648068.1, 648068.2, 648068.3
• Зовнішній діаметр (D): 16 мм
• Загальна довжина (L): 245 мм
• Різьба (M): М16
• Діаметр проточки/отвору (D1): 13.5 мм
• Тип деталі: Вісь / Спеціальний болт / Палець
• Матеріал: Конструкційна сталь

Сумісність з технікою Claas

Палець 0006480680 є універсальним кріпильним елементом для широкого спектру техніки:

Жатки зернозбиральні:

• Стандартні: 3.0m – 9.0m (всі модифікації: Folding, Soy, Hydro).
• Серія Vario: Vario 5.4, 6.0, 6.6, 7.5 (включаючи Hydro).
• Серія Solo: Solo 3.7m – 9.0m.

Зернозбиральні комбайни:

• Lexion: 405-480 (включаючи MTS, Terra), 510-580, 600 (X4).
• Mega / Medion: Mega 202-370, Medion 310-340.
• Dominator: 68, 78, 88, 98, 108, 118, 128, 130-150.
• Commandor: 112CS, 114CS, 115CS, 116CS, 228CS.

Функції та Переваги

Заміна деформованого або зношеного пальця 648068.0 відновлює геометрію вузла:

• Міцність: Спеціальна термообробка надає деталі стійкості до зносу в місцях тертя (наприклад, у втулках).
• Точність розмірів: Діаметр 16 мм витриманий з високою точністю для забезпечення щільної посадки без люфтів.
• Надійність з'єднання: Різьба М16 дозволяє надійно зафіксувати вісь гайкою, запобігаючи її випадінню під час роботи.

Вузол розміщення

Деталь 0006480680 часто використовується в механізмах натягу пружин, підвіски жатки, кріплення гідроциліндрів або шарнірних з'єднань важелів. Вона виконує роль осі, навколо якої відбувається обертання або хитання сполучених деталей.

Альтернативні назви

• Вісь шарніра L245
• Болт спеціальний М16х245
• Шпилька жатки Claas
• Claas 648068

Порада фахівця

При заміні пальця 6480680 перевірте стан отворів у кронштейнах або втулках, через які він проходить. Якщо отвори розбиті (мають еліпсність), новий палець буде люфтити, що призведе до швидкого зносу або поломки вузла. У такому разі необхідно відновити посадкови місця або замінити втулки.

Висновок

Використання зношених або "саморобних" пальців з м'якого металу може призвести до аварії вузла підвіски або приводу. Встановлення оригінальної деталі Claas 0006480680 гарантує надійність з'єднання та безпечну експлуацію техніки.
