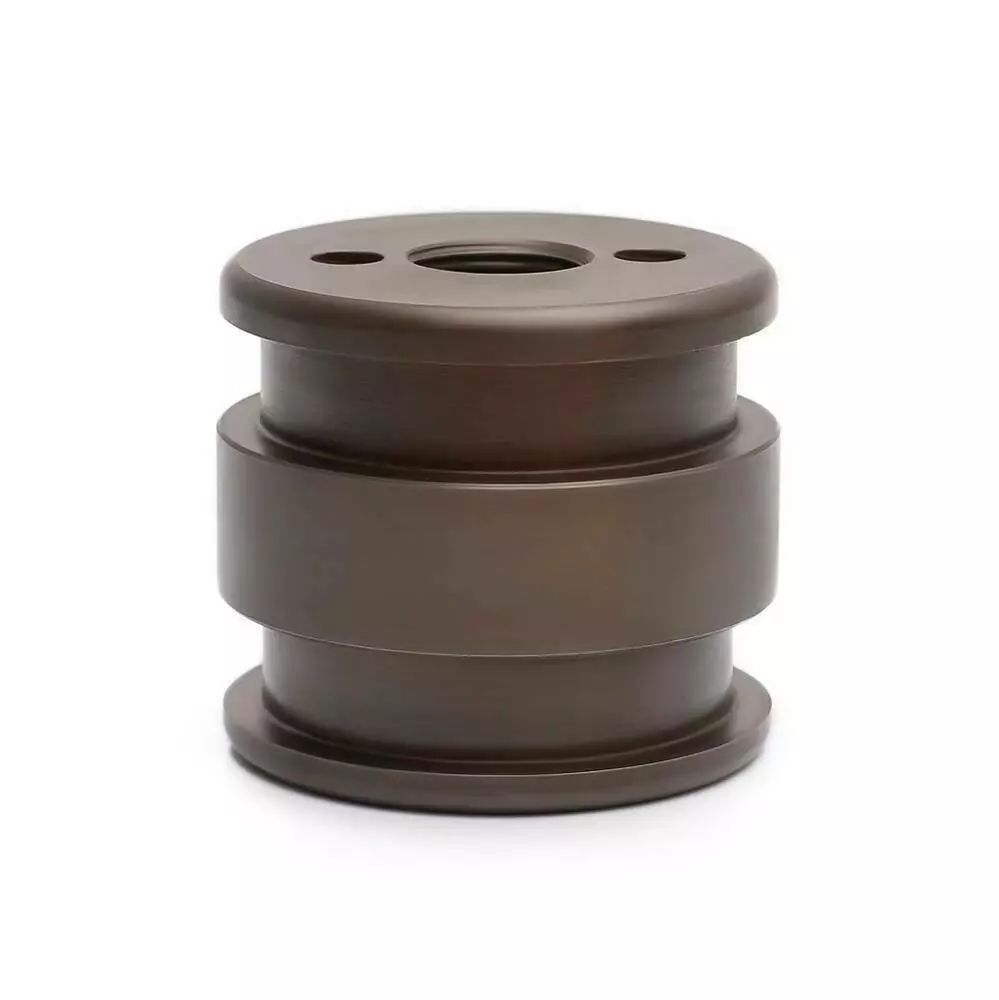

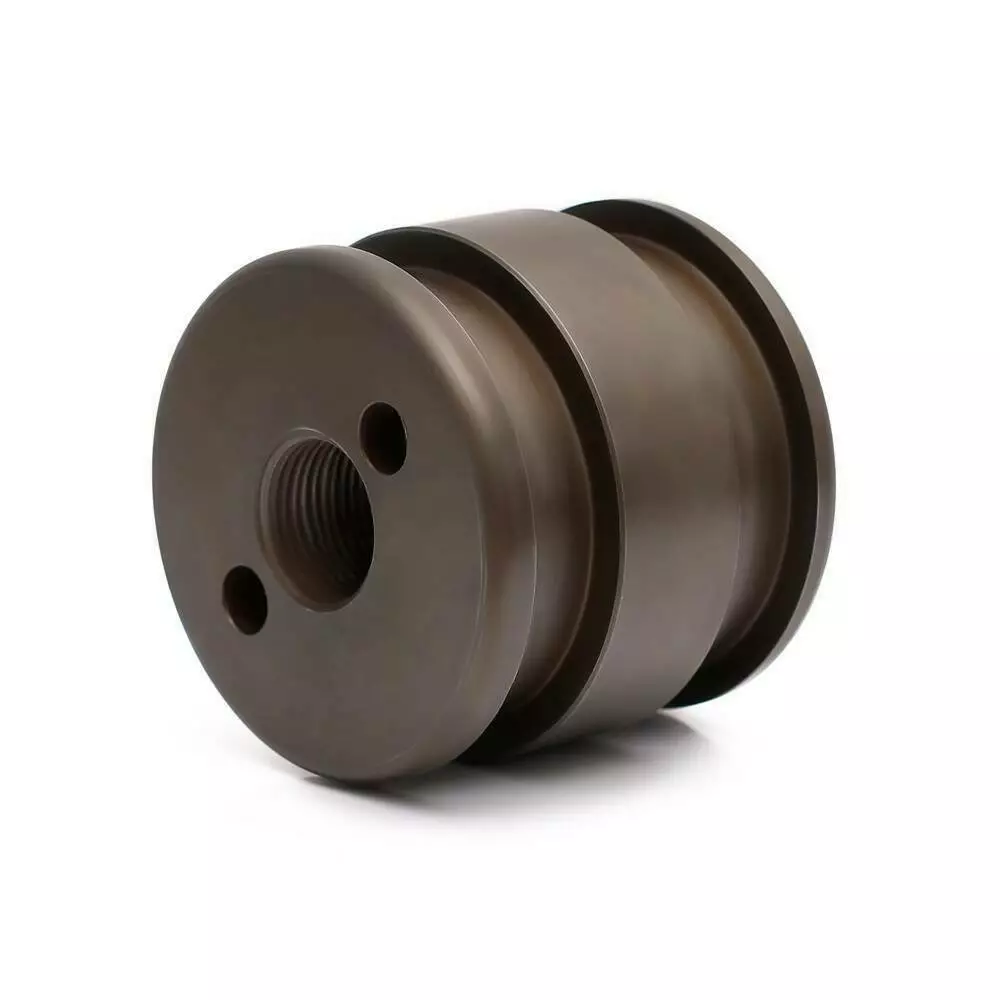

Поршень гідроциліндра Claas 690246 (0006902460) D=63 мм

Поршень гідроциліндра Claas 690246 (0006902460) — це основний рухомий елемент гідравлічної системи, призначений для перетворення тиску робочої рідини в механічну енергію руху штока. Деталь має зовнішній діаметр 63 мм та встановлюється на шток за допомогою різьбового з'єднання M20x1.5. Конструкція поршня передбачає наявність спеціальних проточок під ущільнюючі манжети та направляючі кільця, що забезпечує герметичність камери циліндра та плавність ходу під високим тиском. Цей поршень є універсальним для багатьох вузлів підйому та регулювання на техніці Claas.

Технічні характеристики

• Оригінальні номери (OEM): 690246, 0006902460, 690246.0, 000690246
• Зовнішній діаметр (D): 63 мм (основний)
• Внутрішній діаметр / Посадка (d): 20 мм
• Різьба кріплення на шток (M): M20 x 1.5
• Загальна довжина (L): 56 мм
• Додаткові діаметри (D1/D2): 62 мм / 53 мм
• Отвори кріплення (d_отв): 8 мм
• Матеріал: Високоміцна сталь або чавун зі спеціальним покриттям

Сумісність з технікою Claas

Деталь 0006902460 застосовується у гідросистемах різних типів сільськогосподарських машин:

Комбайни зернозбиральні:

• Mega / Mega II: 202, 203, 204, 208, 218 (включаючи всі модифікації II).
• Dominator: 88, 98, 108, 118.
• Commandor: 116CS, 228CS.

Комбайни кормозбиральні (Jaguar):

• Jaguar: 820, 840, 860, 880.

Сінозаготівельна техніка (Ворушилки):

• Liner: 660 HY, 760 HY.

Функціональне призначення та Переваги

Використання оригінального поршня 690246.0 гарантує стабільну роботу гідравліки:

• Герметичність (Функція): Точна обробка посадкових місць під манжети (D=63 мм) унеможливлює перетікання мастила між камерами циліндра, забезпечуючи стабільну силу підйому.
• Силова передача (Функція): Потужна різьба M20x1.5 надійно фіксує поршень на штоку, витримуючи різкі гідравлічні удари та велике осьове навантаження.
• Стійкість до корозії (Перевага): Спеціальна обробка металу захищає поверхню поршня від впливу агресивних компонентів гідравлічної рідини.
• Геометрична точність (Перевага): Ступінчаста форма з діаметрами 62 та 53 мм забезпечує правильне центрування всередині гільзи циліндра.

Вузол розміщення

Деталь 0006902460 знаходиться всередині гільзи гідроциліндра. Залежно від моделі техніки, цей поршень може використовуватися в циліндрах підйому похилої камери, вивантажувальної труби, складання крил ворушилок Liner або в рульових циліндрах Jaguar.

Альтернативні назви

• Поршень гідроциліндра 63мм
• Поршень штока М20
• Внутрішній елемент циліндра Claas
• Claas 690246

Порада фахівця

При заміні поршня 690246 обов'язково встановлюйте новий комплект ущільнень (манжет та кілець). Використання старих ущільнювачів на новому поршні призведе до миттєвої втрати тиску. Перед встановленням ретельно огляньте внутрішню поверхню гільзи (дзеркало) циліндра — якщо на ній є задири або глибокі подряпини, новий поршень та манжети швидко вийдуть з ладу. Також зверніть увагу на момент затягування поршня на штоку: послаблення кріплення М20 призведе до руйнування різьби та всього гідроциліндра.

Висновок

Поршень Claas 690246 (0006902460) — це деталь, від якої залежить чіткість роботи виконавчих механізмів вашого комбайна. Встановлення якісного оригінального поршня забезпечить надійність гідравлічної системи та вбереже вас від мимовільного опускання жатки або крил ворушилки під час роботи.
