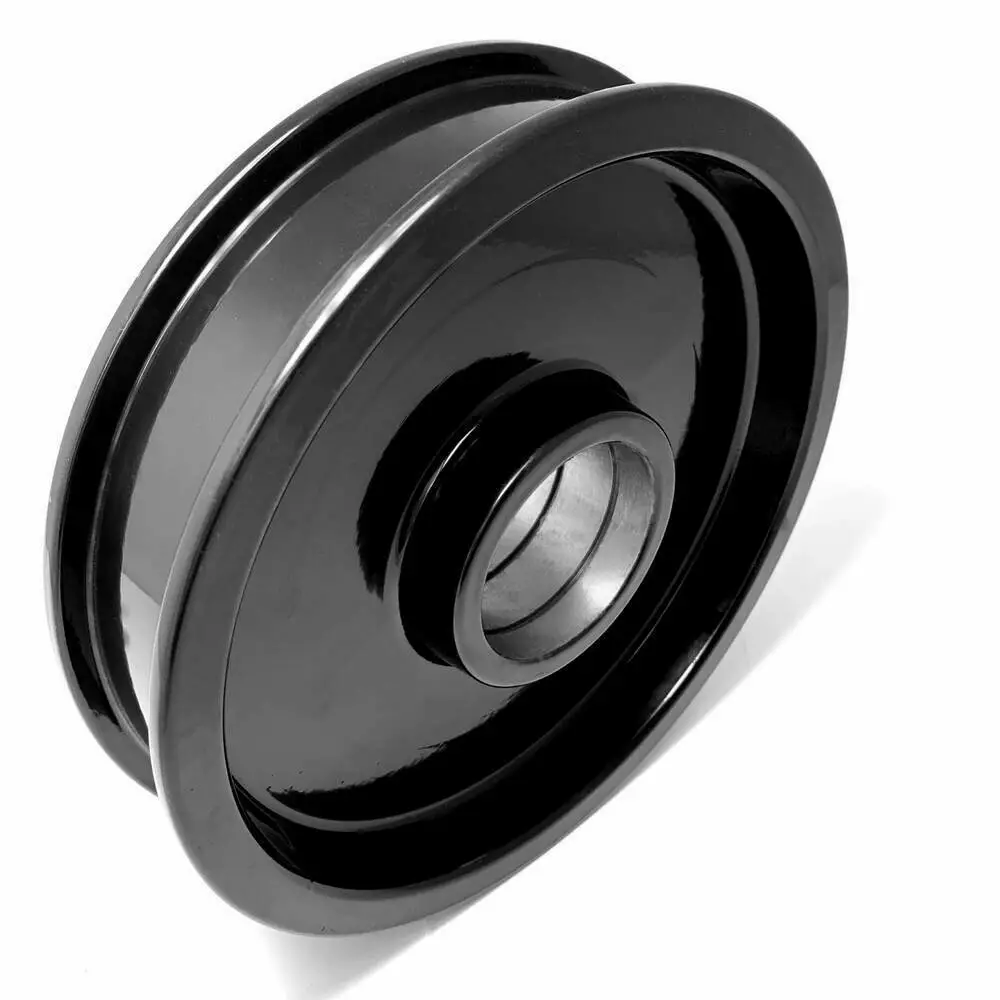

Ролик Claas 772169 (0007721690) D=174 мм, d=47 мм

Ролик натяжний не в зборі Claas 772169 (0007721690) — це універсальний елемент пасової передачі (гладкий шків), призначений для підтримки стабільного натягу приводних ременів. Деталь має зовнішній діаметр 174 мм і розрахована на встановлення підшипника в посадкове місце діаметром 47 мм. Завдяки широкій робочій поверхні та високій точності виготовлення, ролик забезпечує плавність ходу трансмісії, мінімізує вібрації та запобігає проковзуванню пасів під великим навантаженням. Даний шків є одним з найбільш розповсюджених вузлів у техніці Claas, застосовуючись як на зернозбиральних, так і на кормозбиральних машинах.

Технічні характеристики

• Оригінальні номери (OEM): 772169, 0007721690, 0007721691, 772169.1, 772169.0, 000772169
• Зовнішній діаметр (D): 174 мм
• Внутрішній діаметр (d): 47 мм (посадка під підшипник)
• Загальна ширина (W): 40 мм
• Ширина внутрішньої робочої поверхні (b): 29.5 мм
• Тип профілю: Гладкий (натяжний/обвідний)
• Матеріал: Високоміцний метал з антикорозійним покриттям

Сумісність з технікою Claas

Завдяки універсальним параметрам, ролик 772169 використовується в сотнях модифікацій агрегатів:

Зернозбиральні жатки (Серія Vario):

• Vario / Vario Hydro: 5.4, 6.0, 6.6, 7.5.
• Vario Solo: 5.4, 6.0, 6.6, 7.5, 9.0, 10.5.

Зернозбиральні комбайни:

• Lexion: 405-470, 510-570, 600 (включаючи Montana, Terra, MTS, II).
• Mega / Mega II: 202, 204, 208, 218, 350, 360, 370 (включаючи SKD, REIS).
• Dominator: 38, 48, 56, 58, 68, 78, 88, 96, 98, 106, 108 (включаючи серію VX).
• Tucano: 320, 330, 340 (включаючи модифікації TYP C32).
• Medion: 310, 320, 330, 340.
• Commandor: 114CS, 115CS, 116CS, 228CS.

Кормозбиральні комбайни:

• Jaguar: 682, 800.

Функціональне призначення та Переваги

Застосування оригінального шківа 772169.1 забезпечує надійність силових передач:

• Універсальність (Функція): Підходить для роботи з різними типами пасів, взаємодіючи з їхньою гладкою (тильною) стороною.
• Ефективне відведення тепла (Функція): Масивна металева конструкція діє як радіатор, запобігаючи перегріву паса та підшипника.
• Економічність (Перевага): Формат постачання "не в зборі" дозволяє замінити лише шків, якщо підшипник (посадка 47 мм) перебуває в робочому стані.
• Точність геометрії (Перевага): Відсутність биття при обертанні суттєво подовжує термін служби приводних ременів та валів.

Вузол розміщення

Деталь 0007721690 встановлюється у головних пасових приводах молотарки, приводах вентиляторів або в бокових приводах жаток Vario. Ролик кріпиться на натяжному важелі (коромислі) і підтримує задане зусилля в пасовому контурі.

Альтернативні назви

• Шків натяжний D174
• Ролик лінивець великий
• Натяжник приводу Vario
• Claas 772169

Порада фахівця

При встановленні підшипника в шків 772169 (зазвичай використовується підшипник із зовнішнім діаметром 47 мм, наприклад, серії 6204 або 204), обов'язково перевірте стан стопорного кільця та відсутність люфту в посадковому місці. Якщо підшипник прокручується в корпусі шківа, це призведе до швидкого нагріву та руйнування вузла. Також огляньте робочу поверхню ролика: наявність виробітки у формі "сходинки" свідчить про необхідність заміни шківа, оскільки це буде нерівномірно зношувати новий пас.

Висновок

Ролик Claas 772169 (0007721690) — це критично важливий елемент для підтримки працездатності трансмісії. Його заміна дозволяє уникнути аварійних зупинок через обрив приводних пасів, забезпечуючи стабільну роботу комбайна протягом усього сезону збирання. Обирайте оригінальну якість для гарантованого результату.
