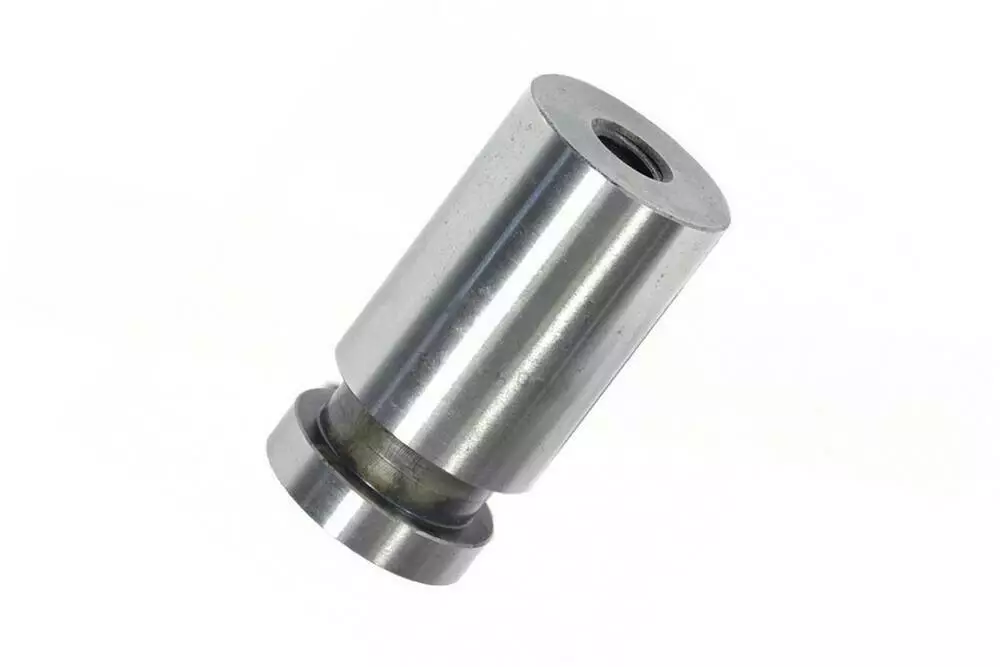

Шийка корінна підшипника шатуна Claas 0006434040 (643404) D=22 мм

Шийка корінна підшипника шатуна Claas 0006434040 (643404) — це високоточний елемент кривошипно-шатунного механізму (КШМ) приводу ріжучого апарату або мотовила жатки. Деталь виконує функцію опорного пальця (цапфи), на якому обертається головка шатуна через підшипник. Виготовлена із загартованої сталі з цементованою поверхнею, що забезпечує високу стійкість до тертя та знакозмінних навантажень під час зворотно-поступального руху ножа.

Технічні характеристики

• Оригінальні номери (OEM): 0006434040, 643404, 643404.0, 000643404
• Діаметр робочої поверхні (D): 22 мм
• Загальна довжина (L): 42.5 мм
• Діаметр посадковий/різьбовий (D2): 17 мм
• Матеріал: Легована сталь з термообробкою
• Призначення: З'єднання шатуна з приводом

Сумісність з технікою Claas

Ця деталь є ключовим елементом приводу на багатьох видах техніки Claas:

Жатки зернозбиральні:

• Стандартні: 3.0m – 9.0m (моделі Soy, Hydro, Folding).
• Серія Vario: Vario 5.4, 6.0, 6.6, 7.5 (включаючи Hydro та Solo).
• Серія Solo: Solo 3.7m – 9.0m.
• Спеціальні: GPS / MKS.

Комбайни (приводи):

• Lexion: 405-480 (включаючи MTS, Terra), 510-580, 600 (X4).
• Mega / Medion: Mega 202-370, Medion 310-340.
• Dominator: 68, 78, 88, 98, 108, 118, 128, 130-150.
• Commandor: 112CS-228CS.

Функції та Переваги

Справність корінної шийки 643404.0 визначає ефективність зрізу:

• Висока твердість: Робоча поверхня діаметром 22 мм має дзеркальне полірування та високу твердість, що мінімізує знос голчастого або сферичного підшипника шатуна.
• Точність ходу: Відсутність еліпсності на шийці гарантує плавну роботу приводу без вібрацій, які руйнують п'ятку коси.
• Надійне кріплення: Посадковий розмір 17 мм забезпечує жорстку фіксацію в кривошипі або ексцентрику.

Вузол розміщення

Деталь 0006434040 встановлюється у вузлі приводу ножа (МКШ або Шумахер) або у механізмі хитання шайби приводу мотовила. Вона з'єднує обертовий вал з шатуном, перетворюючи обертальний рух на лінійний.

Альтернативні назви

• Палець шатуна приводу коси
• Цапфа ексцентрика
• Шийка підшипника 22мм
• Claas 643404

Порада фахівця

Якщо ви міняєте підшипник шатуна, обов'язково перевірте стан шийки 643404. Якщо на ній є видимі сліди вироблення (сходинки, пітинг) або зміна кольору від перегріву, встановлення нового підшипника на таку шийку — це гроші на вітер. Люфт у цьому з'єднанні розбиває голівку ножа за лічені години роботи. Міняйте пару "шийка-підшипник" комплексно.

Висновок

Зношена шийка шатуна є основною причиною стуку в жатці та поломки ріжучого апарату. Заміна деталі Claas 0006434040 дозволить відновити заводські зазори в приводі, забезпечуючи якісний та швидкий зріз культури.
