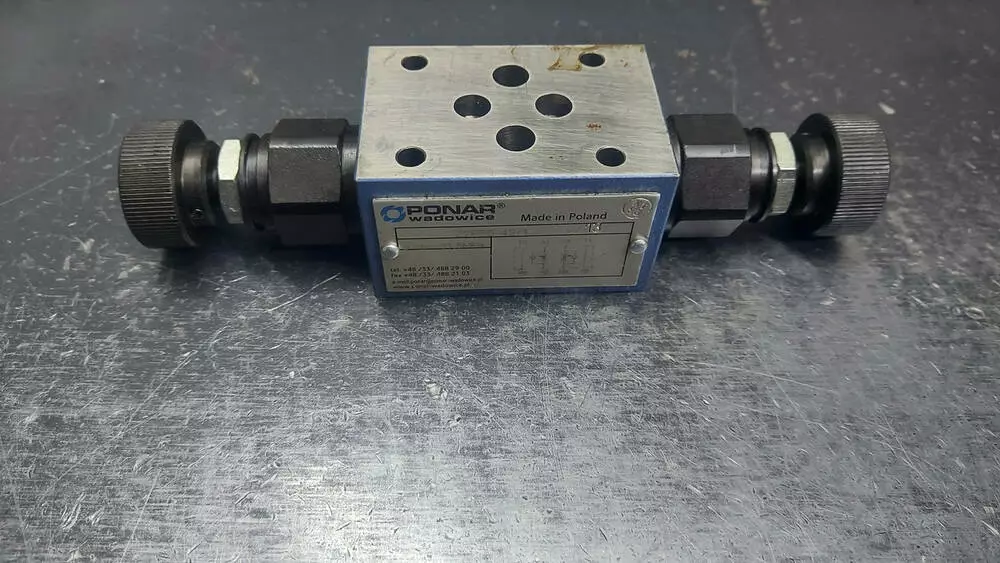

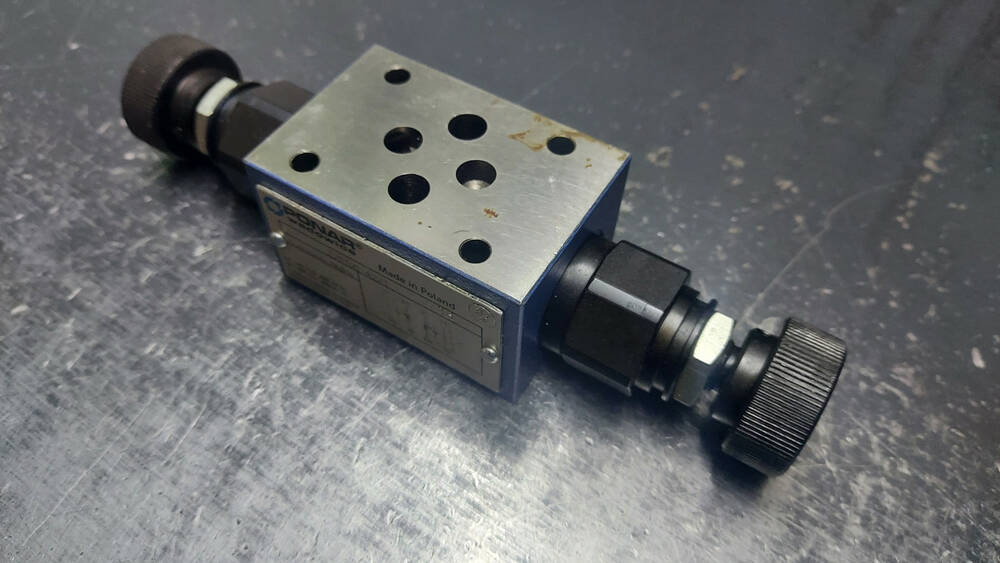

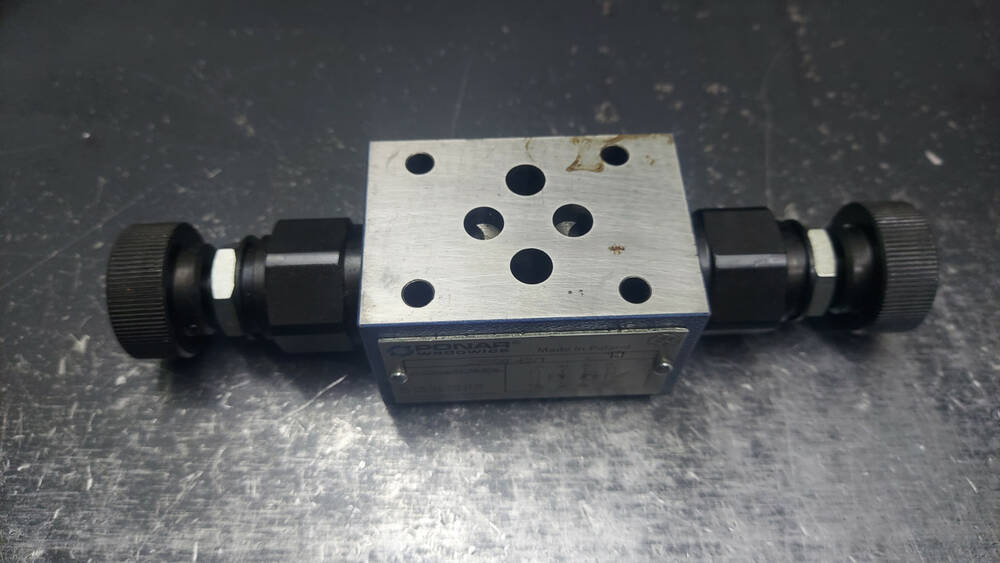

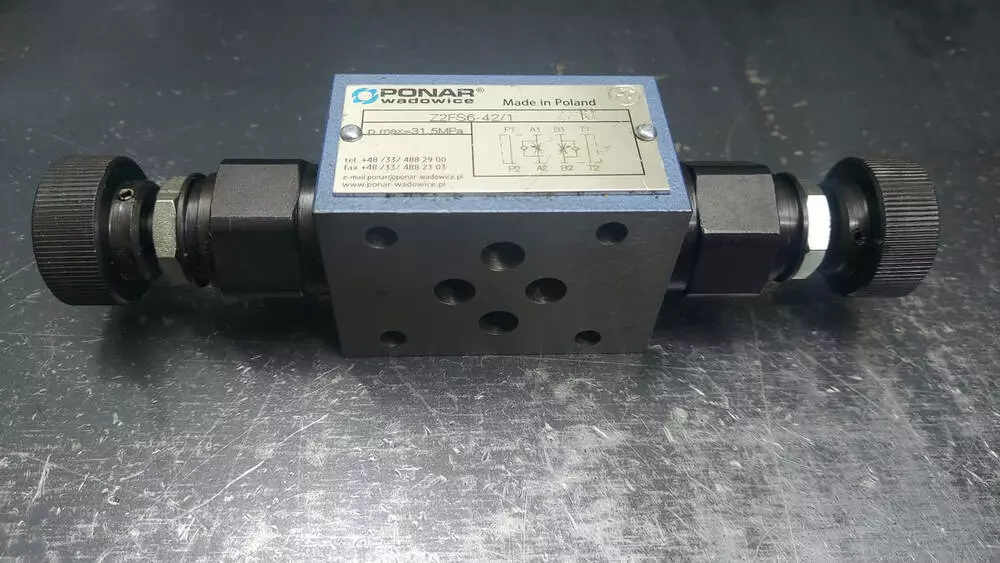

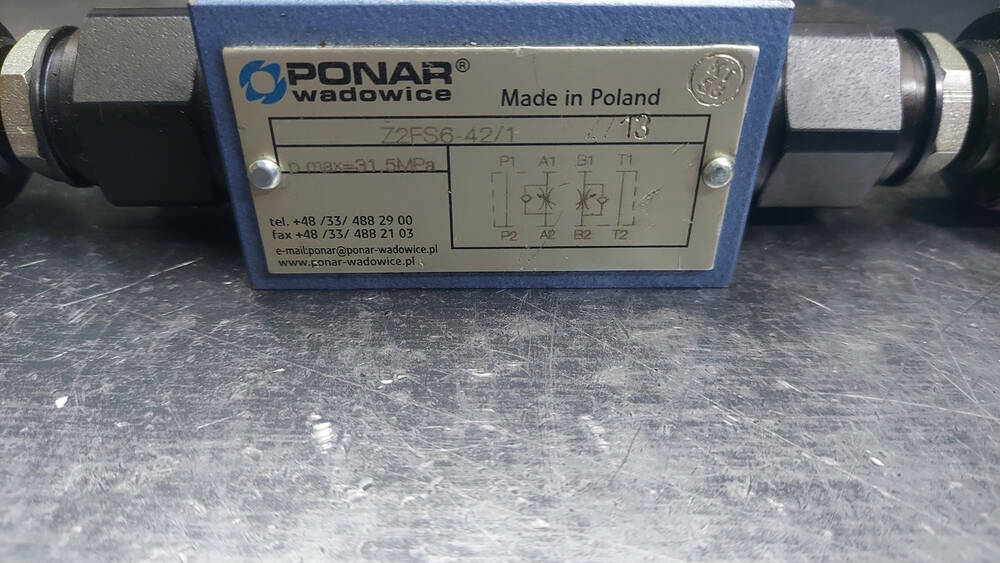

Стопорний, дросельний клапан Ponar Z2FS6-42/1

Стопорний, дросельний клапан Ponar Z2FS6-42/1

PONAR Wadowice S. A — це найбільший польський виробник елементів і систем олійною гідравліки. Підприємство включає в себе повний спектр послуг: від проектування, виробництва, обслуговування та ремонту до кінцевого продукту. Компанія продовжує йти назустріч вимогам ринку, пропонуючи рішення, які дозволяють застосовувати свої продукти в різних умовах. Фірма постійно удосконалює якість деталей для безпечної експлуатації автомобілів і іншої техніки, що дозволяє знизити витрати на їх утримання. Компанія виробляє і постачає передові гідравлічні та мастильні системи, інтегровані з автоматизацією Замовника, забезпечуючи підтримку під час складання і запуску.

Подвійний дросельний / зворотний клапан типу Z2FS6 типу Z2FS6 використовується для управління основною витратою Z2FS6 ... (або витратою пілотного клапана) в одному напрямку потоку та для забезпечення вільного потоку в протилежному напрямку. Клапан може бути спроектований як здвоєний (здвоєний варіант - функція клапана реалізується в двох каналах A і B) або одинарний варіант (функція клапана реалізована в одному отворі A або B). Клапан застосовується для вертикального монтажу в стійку (багатошарова плита) - зазвичай встановлюється між плитою і напрямних клапаном того ж номінального розміру і в цьому випадку використовується для обмеження основного витрати (для керування швидкістю руху ресивера). Для гідророзподільників з пілотним керуванням клапан встановлюється як дросель пілотного клапана (для обмеження витрати пілотного клапана). У цьому випадку він встановлюється між головним і пілотним клапанами. сторона компонента, що закриває димову трубу. Гидравлическая жидкость из направляющего клапана через порт A (или B) течет в ресивер через дроссельный паз (1). В то же время жидкость под рабочим давлением воздействует по линии A на подпружиненную (4) сторону золотника (2). Таким образом, золотник (2) удерживается в положении дроссельной заслонки за счет как пружины (4), так и гидростатической силы. Гидравлическая жидкость, текущая обратно из ресивера через порт B (или A), смещает золотник (2) в направлении регулировки и позволяет жидкость течет свободно (клапан работает как обратный клапан). Скорость дроссельной заслонки (объем потока жидкости) можно регулировать с помощью регулировочного винта (3). В зависимости от того, как клапан установлен относительно пластины уплотнительного кольца (5), эффект дросселирования может быть достигнут либо при питании ресивера (вариант показан на чертеже), либо в сливе (путем поворота клапана вокруг продольной горизонтальной оси. на 180 °).
