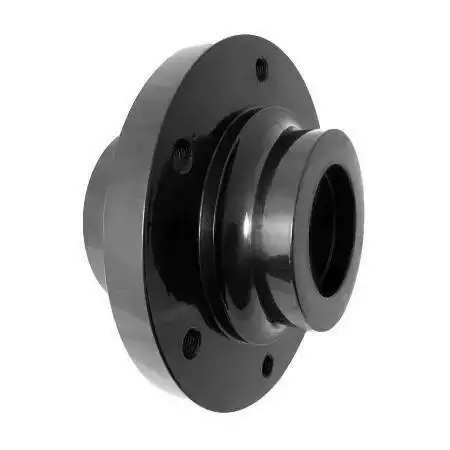

Ступиця Claas 0005240970 (524097) d=50 мм

Посилена ступиця (фланець) Claas 0005240970 (524097) з посадковим діаметром 50 мм — це важливий конструктивний елемент трансмісії зернозбиральних та кормозбиральних комбайнів. Деталь являє собою масивний сталевий вузол вагою майже 8 кг, призначений для передачі значного крутного моменту в силових агрегатах (часто використовується у вузлах варіаторів або приводних шківів). Точна механічна обробка поверхонь гарантує відсутність биття та вібрацій під час роботи.

Технічні характеристики

• Оригінальні номери (OEM): 0005240970, 000524097, 524097, 524097.0
• Внутрішній діаметр (d): 50 мм (основна посадка)
• Зовнішній діаметр фланця (D): 185 мм
• Висота загальна (H): 115 мм
• Кількість отворів кріплення (N): 6 шт
• Відстань між отворами (F): 75 мм
• Діаметр посадкового пояска (D1): 110 мм
• Внутрішній діаметр (d1): 73 мм
• Різьба: M12 / M16
• Вага: 7.91 кг

Сумісність з технікою Claas

Ступиця 0005240970 є універсальним компонентом трансмісії та застосовується на широкому спектрі техніки Claas:

• Зернозбиральні комбайни: Серії Lexion, Mega, Dominator, Commandor, Medion.
• Кормозбиральні комбайни: Серія Jaguar.
• Вузли застосування: Привід молотильного барабана, варіатори ходової частини, приводи подрібнювачів (залежно від конкретної моделі).

Функції та Переваги

Використання якісної ступиці 524097.0 забезпечує надійність всього приводу:

• Висока міцність: Виготовлена з конструкційної сталі, здатної витримувати пікові динамічні навантаження.
• Точність центрування: Посадковий діаметр 50 мм та фланцеві поверхні оброблені з високою точністю для ідеального з'єднання з валом та шківом.
• Зносостійкість: Стійкість до втомних руйнувань та деформації отворів кріплення протягом тривалого терміну експлуатації.

Вузол розміщення

Деталь 0005240970 монтується на вали трансмісії або робочих органів. Вона слугує сполучною ланкою між валом і обертовими елементами (шківами, зірочками, дисками варіаторів), фіксуючись за допомогою болтових з'єднань (через 6 отворів) та посадкових шпонок або шліців (залежно від конструкції валу).

Альтернативні назви

• Фланець трансмісії Claas
• Ступиця варіатора
• Маточина приводного шківа
• Claas 524097.0
• Фланець валу

Висновок

Знос посадочних місць або тріщини на корпусі ступиці Claas 0005240970 можуть призвести до критичних вібрацій та руйнування суміжних вузлів трансмісії. При капітальному ремонті приводів обов'язково перевіряйте стан цього фланця. Обирайте надійні запчастини для вашої техніки, щоб гарантувати стабільну роботу в сезон!
