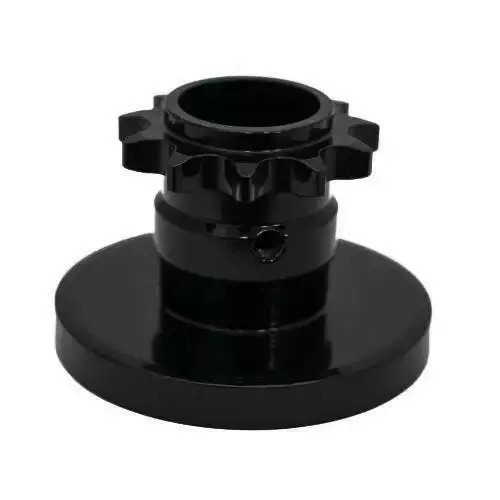

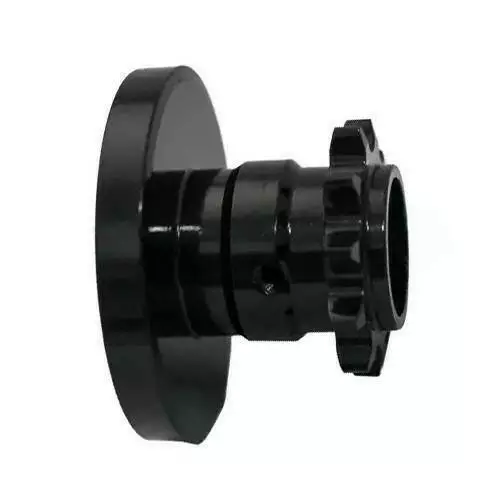

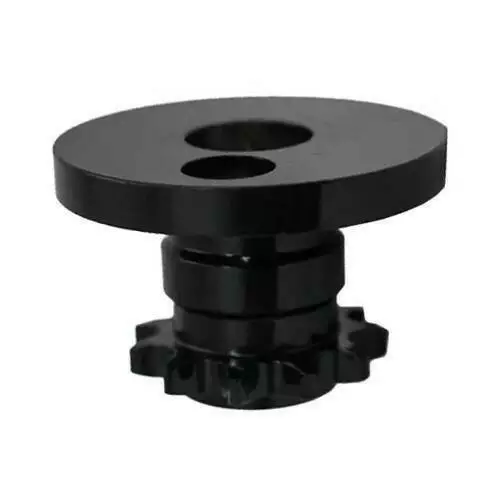

Зірочка Claas 735433 (0007354330) Z=11, d=35 мм

Зірочка Claas 735433 (0007354330) — це спеціалізований елемент ланцюгового приводу з 11 зубами, призначений для використання у трансмісії зернозбиральних комбайнів Lexion. Характерною особливістю цієї деталі є подовжена маточина висотою 74 мм, яка забезпечує надійну посадку на вал діаметром 35 мм. Зірочка оснащена отвором для фіксації (під штифт або стопорний болт) та різьбовим отвором М8, що дозволяє жорстко закріпити її в механізмі та запобігти осьовому зміщенню.

Технічні характеристики

• Оригінальні номери (OEM): 735433, 0007354330, 0007354332, 735433.2, 000735433
• Кількість зубів (Z): 11
• Внутрішній діаметр (d): 35 мм (посадка на вал)
• Зовнішній діаметр (D): 110 мм
• Загальна висота (H): 74 мм
• Діаметр маточини (D1): 74 мм
• Діаметр виступу (D2): 48 мм
• Кріплення: 1 наскрізний отвір (8.2 мм) + різьба M8
• Матеріал: Зносостійка сталь

Сумісність з технікою Claas

Зірочка 735433 є штатною деталлю для лінійки високопродуктивних комбайнів Lexion:

Серія Lexion 400:

• Моделі: 405, 410, 415, 420, 430, 450 (включаючи модифікації II, Montana).

Серія Lexion 500:

• Моделі: 510, 520, 530, 540, 550, 560, 570, 580 (включаючи модифікації Montana).

Серія Lexion 600:

• Моделі: 600 (X4).

Функціональне призначення та Переваги

Встановлення оригінальної зірочки 735433.2 забезпечує стабільність приводу:

• Надійна опора (Функція): Висока маточина (74 мм) збільшує площу контакту з валом, що запобігає перекосу зірочки під навантаженням.
• Точна фіксація (Функція): Комбінація отвору під штифт та різьби М8 дозволяє зафіксувати деталь "намертво", виключаючи прокручування або сповзання по валу.
• Довговічність (Перевага): Виготовлена з металу, стійкого до ударних навантажень та тертя, що особливо важливо для вузлів з невеликою кількістю зубів (Z11).

Вузол розміщення

Деталь 0007354330 зазвичай використовується в системах приводу зернового або колосового елеватора, а також у допоміжних ланцюгових передачах комбайна. Вона працює в парі з роликовим ланцюгом відповідного кроку.

Альтернативні назви

• Зірочка приводу Z11 d35
• Шестерня ланцюгова з високою маточиною
• Зірочка трансмісії Lexion
• Claas 735433

Порада фахівця

При монтажі цієї зірочки (735433) зверніть увагу на отвір під штифт на валу. Якщо він розбитий (має овальну форму), новий штифт не зможе надійно зафіксувати зірочку, що призведе до люфту і швидкого зносу з'єднання. У такому випадку може знадобитися відновлення вала або його заміна. Також переконайтеся, що стопорний гвинт М8 надійно затягнутий і зафіксований (наприклад, фіксатором різьби).

Висновок

Зірочка Claas 735433 (0007354330) — це важливий елемент кінематики комбайна Lexion. Використання якісної запчастини гарантує безперебійну передачу крутного моменту та запобігає аварійним зупинкам техніки під час жнив.
