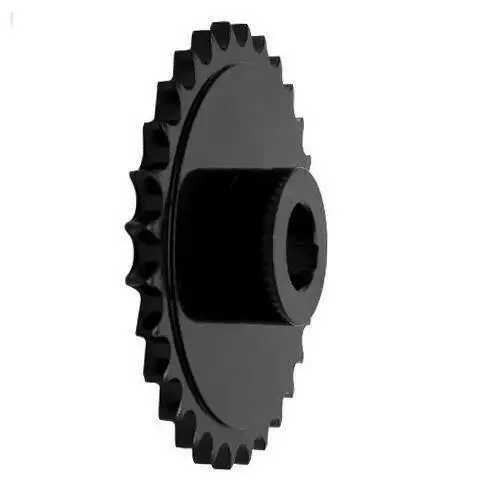

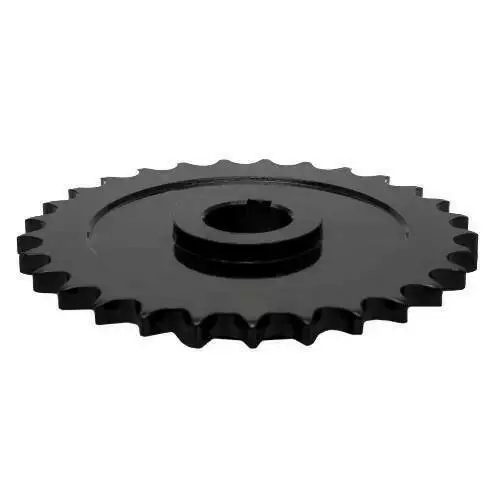

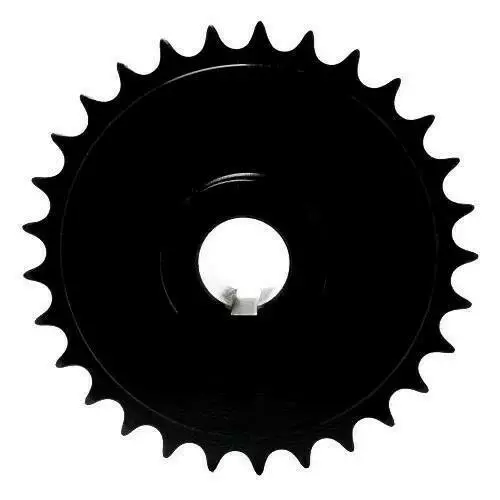

Зірочка Claas 755482 (0007554820) Z=29, d=35 мм

Зірочка Z29 Claas 755482 (0007554820) — це великогабаритний елемент ланцюгової передачі, призначений для передачі крутного моменту в високонавантажених вузлах зернозбиральних комбайнів Lexion. Деталь має 29 зубів і встановлюється на приводний вал діаметром 35 мм. Фіксація на валу здійснюється за допомогою шпонки (паз 10 мм), що гарантує надійне зчеплення і запобігає прокручуванню навіть при пікових навантаженнях. Зірочка працює в парі з роликовим ланцюгом кроком 19.05 мм.

Технічні характеристики

• Оригінальні номери (OEM): 755482, 0007554820, 755482.0, 751617, 0007516170, 751617.0
• Кількість зубів (Z): 29
• Крок ланцюга (P): 19.05 мм (3/4")
• Внутрішній діаметр (d): 35 мм (посадка на вал)
• Зовнішній діаметр (D): 185 мм
• Загальна висота (H): 40 мм
• Діаметр маточини (D1): 65 мм
• Шпонковий паз: 40 x 10 x 3 мм (ширина шпонки 10 мм)
• Матеріал: Високоякісна сталь

Сумісність з технікою Claas

Зірочка 755482 є універсальною деталлю трансмісії для багатьох серій комбайнів Lexion:

Серія Lexion 400:

• Моделі: 405, 410, 415, 420, 430 (включаючи Lexion II).

Серія Lexion 500:

• Моделі: 540, 550, 560, 570, 580, 590.

Серія Lexion 600/700:

• Моделі: 600 (X4), 610, 620, 630, 640, 660, 670, 730, 750, 760, 770.

Серія Lexion 900:

• Моделі: 900.

Функціональне призначення та Переваги

Встановлення оригінальної зірочки 755482.0 забезпечує ефективність роботи приводу:

• Стабільна передача швидкості (Функція): 29 зубів забезпечують оптимальне передавальне число для приводів, що вимагають високої швидкості обертання або значного крутного моменту (наприклад, проміжні вали вивантаження або елеваторів).
• Надійна фіксація (Функція): Широкий шпонковий паз (10 мм) на всю довжину маточини (40 мм) дозволяє передавати високі навантаження без ризику зрізання шпонки.
• Стійкість до навантажень (Перевага): Масивна конструкція та якісний метал запобігають деформації зірочки під дією натягу ланцюга.

Вузол розміщення

Деталь 0007554820 зазвичай встановлюється в системах проміжного приводу, приводу вивантажувальних шнеків або зернових/колосових елеваторів. Вона працює як ведуча або ведена зірочка в ланцюгових контурах.

Альтернативні назви

• Зірочка приводу Z29
• Шестерня ланцюгова d35
• Зірочка трансмісії Lexion
• Claas 751617

Порада фахівця

При заміні зірочки 755482 зверніть увагу на знос бічних поверхонь зубів. Якщо знос нерівномірний (односторонній), це свідчить про перекіс валів або зірочок у площині обертання ланцюга. Перед встановленням нової деталі обов'язково перевірте співвісність (лінійність) приводу, інакше нова зірочка та ланцюг вийдуть з ладу дуже швидко. Також переконайтеся, що шпонка щільно сидить у пазу вала та зірочки.

Висновок

Зірочка Claas 755482 (0007554820) — це надійна деталь, розрахована на тривалий термін служби. Своєчасна заміна цього компонента гарантує плавну роботу трансмісії вашого Lexion та запобігає аварійним зупинкам у полі.
