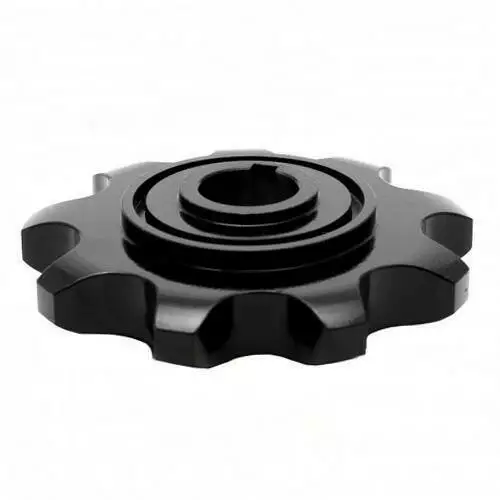

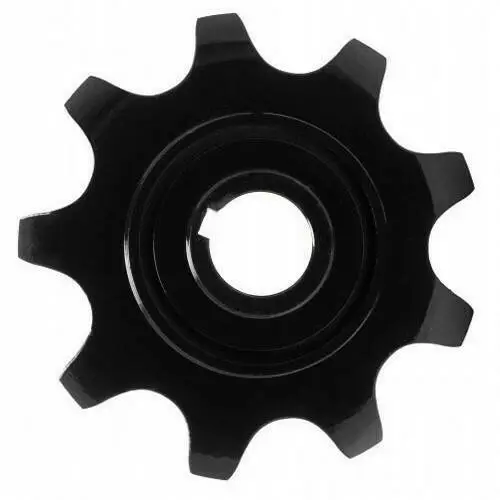

Зірочка Claas 912199 (0009121990) Z=9, d=30 мм

Зірочка Z9 приводна Claas 912199 (0009121990) — це посилений елемент ланцюгової трансмісії, спеціально розроблений для кормозбиральних комбайнів серії Jaguar. Деталь має 9 масивних зубів і розрахована на роботу з ланцюгом великого кроку 41.4 мм. Зірочка встановлюється на приводний вал діаметром 30 мм і фіксується за допомогою шпоночного з'єднання (паз 8 мм). Використання цієї деталі гарантує надійну передачу крутного моменту у високонавантажених вузлах подачі маси, де потрібна максимальна стійкість до ривків та ударних навантажень.

Технічні характеристики

• Оригінальні номери (OEM): 912199, 0009121990, 912199.0, 000912199
• Кількість зубів (Z): 9
• Крок ланцюга (P): 41.4 мм
• Внутрішній діаметр (d): 30 мм (посадка на вал)
• Зовнішній діаметр (D): 140 мм
• Загальна висота (H): 36 мм
• Висота маточини (H2): 21 мм
• Шпонковий паз: 36 x 8 x 4 мм (ширина шпонки 8 мм)
• Матеріал: Високоміцна легована сталь із загартуванням
• Тип: Приводна зірочка під посилений ланцюг

Сумісність з технікою Claas

Зірочка 0009121990 є ключовим елементом приводу для кормозбиральних комбайнів Jaguar:

Серія Jaguar 600:

• Моделі: 675, 680, 682, 685 (вкл. SL), 690 (вкл. SL), 695 SL.

Серія Jaguar 800:

• Моделі: 800, 820, 840, 860, 880.

Функціональне призначення та Переваги

Застосування оригінальної зірочки 912199.0 забезпечує стабільність роботи всього подрібнювального агрегату:

• Передача екстремальних навантажень (Функція): Крок 41.4 мм та профіль Z9 розраховані на роботу в вузлах, що піддаються постійним вібраціям та динамічним ударам при проходженні товстого шару зеленої маси.
• Надійна фіксація (Функція): Точно виконаний шпонковий паз (8 мм) забезпечує щільне з'єднання з валом, виключаючи ризик прокручування або зрізання шпонки при заклинюванні живильного апарату.
• Виняткова зносостійкість (Перевага): Глибоке термічне загартування зубів захищає деталь від інтенсивного тертя та абразивного впливу рослинного соку і пилу.
• Точна геометрія (Перевага): Зовнішній діаметр 140 мм та прецизійна обробка зубів гарантують плавне входження ланцюга в зачеплення, що подовжує термін служби всієї трансмісії.

Вузол розміщення

Деталь 0009121990 встановлюється у приводі живильних вальців або в системі проміжних контрприводів комбайнів Jaguar. Вона є ланкою, що з'єднує редуктори приводу з механізмами подачі кукурудзи або трави на ножовий барабан.

Альтернативні назви

• Зірочка приводу вальців Jaguar
• Шестерня ланцюгова Z9 d30
• Зірочка трансмісії кормозбирального комбайна
• Claas 912199.0

Порада фахівця

Через специфічний великий крок ланцюга (41.4 мм), навіть мінімальний знос зубів цієї зірочки призводить до сильних ударів у трансмісії. При заміні зірочки 912199 обов'язково перевірте стан приводного ланцюга. Якщо ланцюг розтягнутий, він почне "набігати" на вершини зубів нової зірочки, що може спричинити її розкол або пошкодження вала. Також при монтажі зверніть увагу на стан шпонки: будь-який люфт у з'єднанні 8 мм швидко розіб'є шпонковий паз на приводному валу комбайна. Рекомендуємо використовувати нову якісну шпонку при кожній заміні зірочки.
