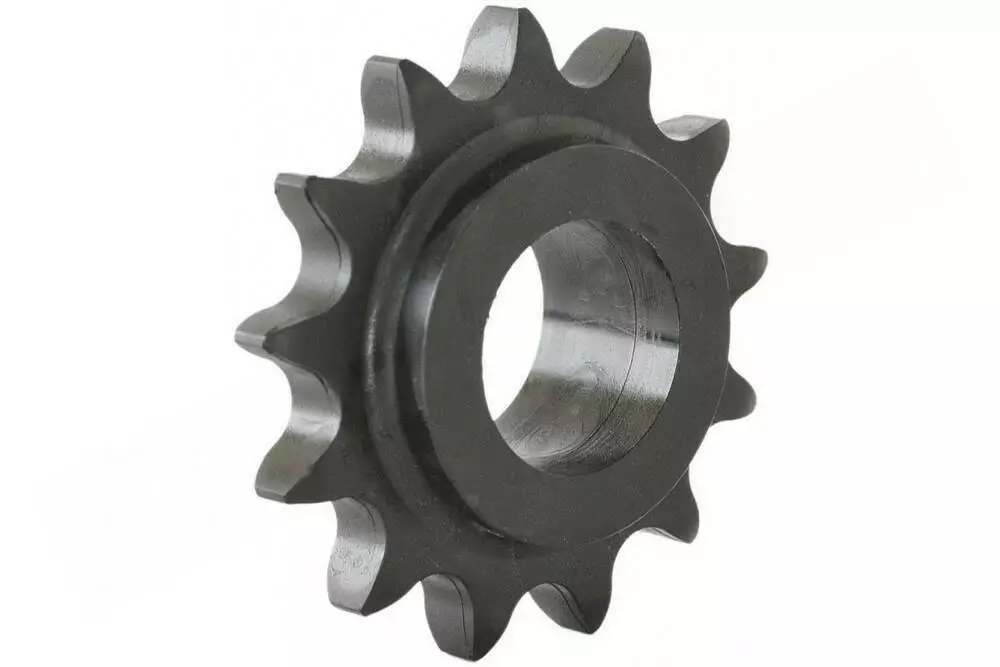

Зірочка Claas 985463 (0009854630) Z=13, d=22 мм

Зірочка Z13 приводна Claas 985463 (0009854630) — це елемент ланцюгової передачі, спеціально розроблений для використання у високонавантажених вузлах кормозбиральних комбайнів Jaguar. Деталь має 13 загартованих зубів і встановлюється на вал діаметром 22 мм. Завдяки компактним розмірам та високій міцності матеріалу, зірочка забезпечує точну передачу крутного моменту до допоміжних механізмів комбайна, гарантуючи стабільну роботу системи подрібнення та подачі маси в найважчих умовах збирання силосу чи трави.

Технічні характеристики

• Оригінальні номери (OEM): 985463, 0009854630, 0009854631, 985463.1, 000985463
• Кількість зубів (Z): 13
• Внутрішній діаметр (d): 22 мм (посадка на вал)
• Зовнішній діаметр (D): 57.5 мм
• Загальна висота (H): 19 мм
• Висота маточини/основи (H1): 7 мм
• Матеріал: Високоміцна загартована сталь
• Тип: Приводна однорядна зірочка

Сумісність з технікою Claas

Зірочка 0009854631 є стандартною деталлю для лінійки кормозбиральних комбайнів Jaguar:

Серія Jaguar 800:

• Моделі: 810, 820, 830, 840, 850, 860, 870, 880, 890 (включаючи модифікації T3 Profistar).

Серія Jaguar 900:

• Моделі: 900, 950, 960, 970, 980 (включаючи модифікації T3 Profistar).

Функціональне призначення та Переваги

Застосування оригінальної зірочки 985463.1 забезпечує надійність трансмісії:

• Точна синхронізація (Функція): Профіль зубів Z13 розрахований на плавне зачеплення з ланцюгом, що мінімізує вібрації та шум при роботі на високих обертах.
• Стійкість до зносу (Перевага): Індукційне загартування робочої поверхні зубів захищає деталь від інтенсивного тертя та абразивного впливу рослинного соку і пилу.
• Надійна посадка (Функція): Чистова обробка внутрішнього отвору 22 мм гарантує щільне з'єднання з валом, запобігаючи биттю та передчасному руйнуванню підшипникових вузлів.
• Компактність: Малий зовнішній діаметр (57.5 мм) дозволяє використовувати деталь у вузлах з обмеженим простором всередині приводу.

Вузол розміщення

Деталь 0009854630 зазвичай встановлюється в приводах живильного апарату, механізмах заточування ножів або в допоміжних контрприводах комбайнів Jaguar. Вона працює в парі з роликовими ланцюгами відповідного кроку, передаючи енергію до робочих органів.

Альтернативні назви

• Зірочка приводна Z13 d22
• Шестерня ланцюгова Jaguar 850
• Зірочка трансмісії кормозбирального комбайна
• Claas 985463

Порада фахівця

При заміні зірочки 985463 обов'язково перевірте стан приводного ланцюга. Через невелику кількість зубів (Z=13), кожний зуб зазнає значного навантаження. Якщо ланцюг розтягнутий, він почне "з'їдати" зуби нової зірочки нерівномірно, що призведе до її виходу з ладу вже через кілька днів роботи. Рекомендується міняти зірочки та ланцюг комплектом. Також при монтажі зверніть увагу на надійність фіксації зірочки на валу 22 мм (шпонка або стопорний штифт залежно від вузла) — будь-який люфт у цьому місці швидко розіб'є посадкове місце.
