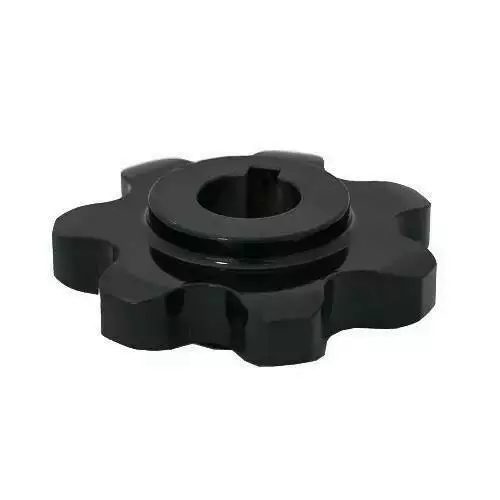

Зірочка елеватора Claas 678856 (0006788560) Z=7, d=26 мм

Зірочка Z7 елеватора Claas 678856 (0006788560) — це надійний приводний елемент ланцюгової передачі, спеціально розроблений для систем транспортування зерна в комбайнах Claas різних поколінь. Деталь має 7 зміцнених зубів і розрахована на роботу з елеваторними ланцюгами великого кроку (38.4 мм). Встановлюється на приводні вали діаметром 26 мм та фіксується за допомогою шпонки (8х4 мм). Завдяки загартованій робочій поверхні, зірочка забезпечує стабільну передачу крутного моменту на скребковий ланцюг, гарантуючи безперебійну подачу врожаю в бункер.

Технічні характеристики

• Оригінальні номери (OEM): 678856, 0006788560, 0006788562, 0006788563, 678856.2
• Кількість зубів (Z): 7
• Крок ланцюга (P): 38.4 мм (тип ланцюга CA550 / S55)
• Внутрішній діаметр (d): 26 мм (посадка на вал)
• Зовнішній діаметр (D): 100 мм
• Загальна висота (H): 31 мм
• Діаметр маточини (D1): 53 мм
• Шпонковий паз: 8 x 4 x 32 мм (ширина шпонки 8 мм)
• Матеріал: Високоміцна легована сталь з індукційним гартуванням зубів

Сумісність з технікою Claas

Ця зірочка є однією з найбільш затребуваних деталей елеваторної групи комбайнів Claas:

Серія Lexion (включаючи CAT Lexion):

• Lexion 400: 405, 410, 420, 430, 440, 450, 460, 470, 480 (включаючи Montana, Terra, MTS).
• Lexion 500: 510, 520, 530, 540, 550, 560, 570, 580 (включаючи Montana, MTS).
• Lexion 600/700: 600 (X4), 620, 630, 640, 650, 660, 670, 740, 750, 760, 770.

Серії Mega та Medion:

• Mega / Mega II: 202, 203, 204, 208, 218.
• Mega 300: 350, 360, 370 (модифікації TYP 835/836).
• Medion: 310, 330, 340.

Серія Tucano:

• Моделі: 320, 340, 430, 440, 450, 470, 480.

Серія Dominator та Commandor:

• Dominator: 38, 48, 56, 58, 66, 68, 76, 78, 86, 88, 96, 98, 106, 108, 118 (включаючи VX).
• Commandor: 112CS, 114CS, 115CS, 116CS, 228CS.

Функціональне призначення та Переваги

Використання оригінальної зірочки 678856.2 гарантує стабільність роботи зернового тракту:

• Тягова потужність (Функція): Посилений профіль Z7 дозволяє ефективно піднімати завантажений зерном ланцюг, запобігаючи його проковзуванню під піковим навантаженням.
• Точна кінематика (Функція): Крок 38.4 мм ідеально адаптований під параметри елеваторних ланцюгів Claas, що виключає вібрації та "підстрибування" ланок.
• Зносостійкість (Перевага): Термічна обробка робочої зони зубів захищає метал від стирання абразивними частинками зерна, пилу та рослинних решток.
• Жорстка посадка (Перевага): Точно виконаний шпонковий паз (8 мм) забезпечує щільне з'єднання з валом, виключаючи появу люфтів та ризик зрізання шпонки.

Вузол розміщення

Деталь 0006788560 встановлюється у верхній головці або нижньому черевику зернового чи колосового елеватора. Вона взаємодіє з роликовим ланцюгом, на якому закріплені скребки для транспортування зернової маси від шнеків до бункера.

Альтернативні назви

• Зірочка елеваторного ланцюга Z7 d26
• Шестерня транспортера зерна Claas
• Зірочка елеватора Lexion/Dominator
• Claas 678856

Порада фахівця

При заміні зірочки 678856 обов'язково перевірте стан приводного вала. Посадковий діаметр 26 мм повинен бути без виробітки, а шпонковий паз — без ознак "розбиття". Якщо посадка вільна, навіть нова зірочка швидко вийде з ладу через вібрацію. Також пам'ятайте: якщо зуби зірочки мають форму "гачка", це вірна ознака критичного розтягнення ланцюга. У такому випадку рекомендується замінювати зірочку та ланцюг комплектом для забезпечення максимального ресурсу вузла.

Висновок

Зірочка Claas 678856 (0006788560) — це критично важлива деталь, від якої залежить швидкість завантаження бункера. Встановлення якісної загартованої зірочки вбереже ваш комбайн від аварійних зупинок та втрат зерна під час жнив. Обирайте перевірені запчастини для надійної роботи вашого Lexion або Mega.
