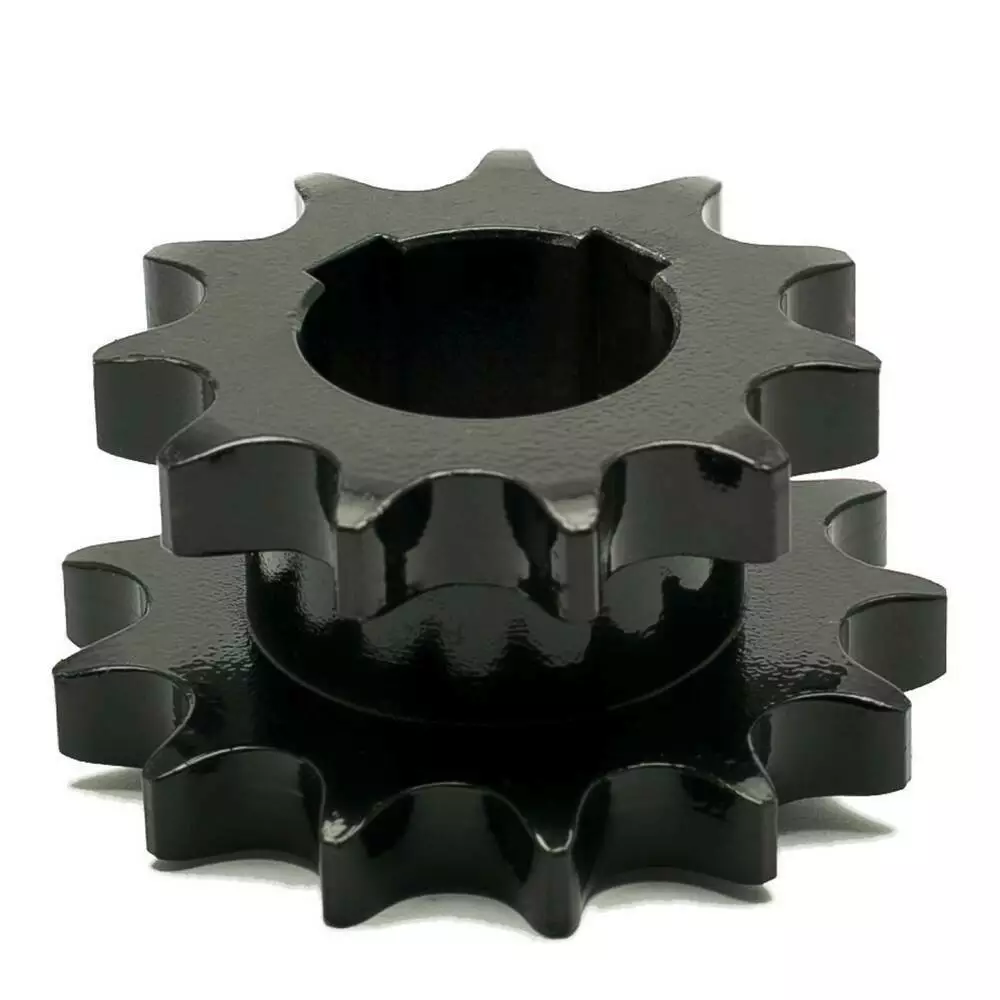

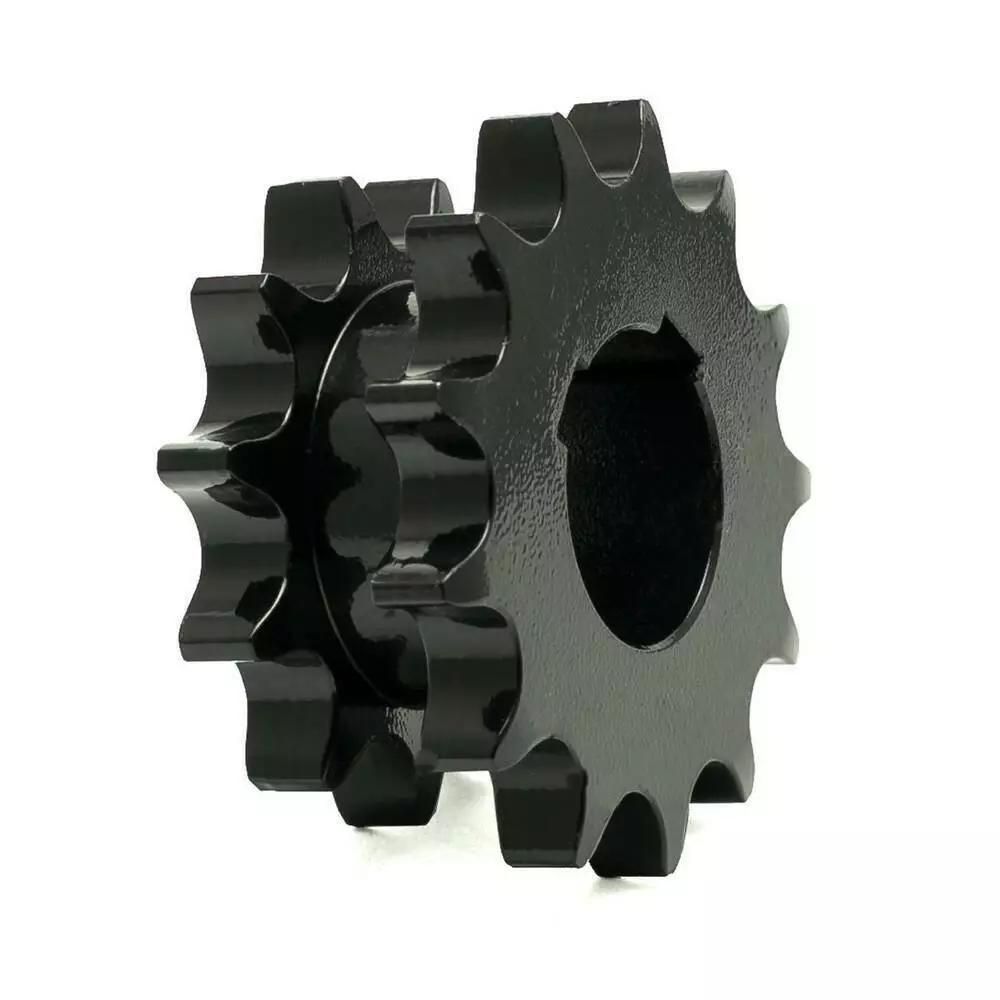

Зірочка подвійна шнека жатки Claas 0006504360 (650436) Z=13/11, d=35 мм

Зірочка подвійна шнека жатки Claas 0006504360 (650436) — це комбінований елемент приводу (блок зірочок), що складається з двох вінців: Z=13 та Z=11. Деталь встановлюється на приводний вал діаметром 35 мм і призначена для передачі крутного моменту в механізмах спеціалізованих жаток Claas (для збирання сої та соняшнику). Особливістю конструкції є наявність шпонкових пазів для надійної фіксації на валу, що виключає проковзування при високих навантаженнях.

Технічні характеристики

• Оригінальні номери (OEM): 0006504360, 650436, 650436.0, 000650436
• Кількість зубів (великий вінець Z1): 13
• Кількість зубів (малий вінець Z2): 11
• Крок ланцюга (P): 19.05 мм
• Внутрішній діаметр (d): 35 мм (посадка на вал)
• Зовнішній діаметр Z1 (D): 87 мм
• Зовнішній діаметр Z2 (D1): 75 мм
• Загальна висота (H): 41.5 мм
• Шпонковий паз: 10 x 3 мм
• Діаметр маточини (D2): 48 мм
• Тип: Блок зірочок (подвійна)

Сумісність з технікою Claas

Зірочка 0006504360 розроблена для спеціальних жаток, що вимагають особливих режимів роботи шнека та мотовила:

Жатки для сої (Soy):

• Моделі: 3.9m, 4.5m, 5.1m, 5.4m, 6.0m, 6.6m, 7.5m, 9.0m (версії /soy/).

Жатки для соняшнику (Sunspeed):

• Моделі: Sunspeed 12-70, Sunspeed 12-75.

Функції та Переваги

Встановлення оригінальної подвійної зірочки 650436.0 гарантує:

• Адаптація обертів: Різна кількість зубів (13/11) дозволяє оптимізувати швидкість обертання робочих органів для дбайливого збирання сої та соняшнику, зменшуючи втрати зерна.
• Надійність з'єднання: Глибокий шпонковий паз забезпечує передачу високого крутного моменту без ризику зрізання фіксаторів.
• Довговічність: Виготовлена з якісної сталі, що протистоїть зносу зубів при роботі в запилених умовах.

Вузол розміщення

Деталь 0006504360 монтується у бічному приводі жатки. Вона слугує проміжним елементом, який розподіляє рух від головного вала на привід шнека та мотовила (або інших активних органів жатки).

Альтернативні назви

• Зірочка подвійна Z13/Z11
• Блок зірочок приводу Sunspeed
• Зірочка вала d35 соєвої жатки
• Claas 650436

Порада фахівця

При заміні цієї зірочки зверніть увагу на стан обох ланцюгів, що з нею взаємодіють. Нерівномірний знос зубів на одному з вінців (Z13 або Z11) свідчить про розтягнення відповідного ланцюга. Також перевірте шпонковий паз на валу: будь-який люфт призведе до розбивання посадки нової деталі.

Висновок

Зношена зірочка може спричинити ривки в роботі механізмів жатки, що особливо критично при збиранні легкоосипаних культур як соя чи соняшник. Своєчасна заміна блоку зірочок Claas 0006504360 забезпечить плавну роботу та збереження врожаю.
