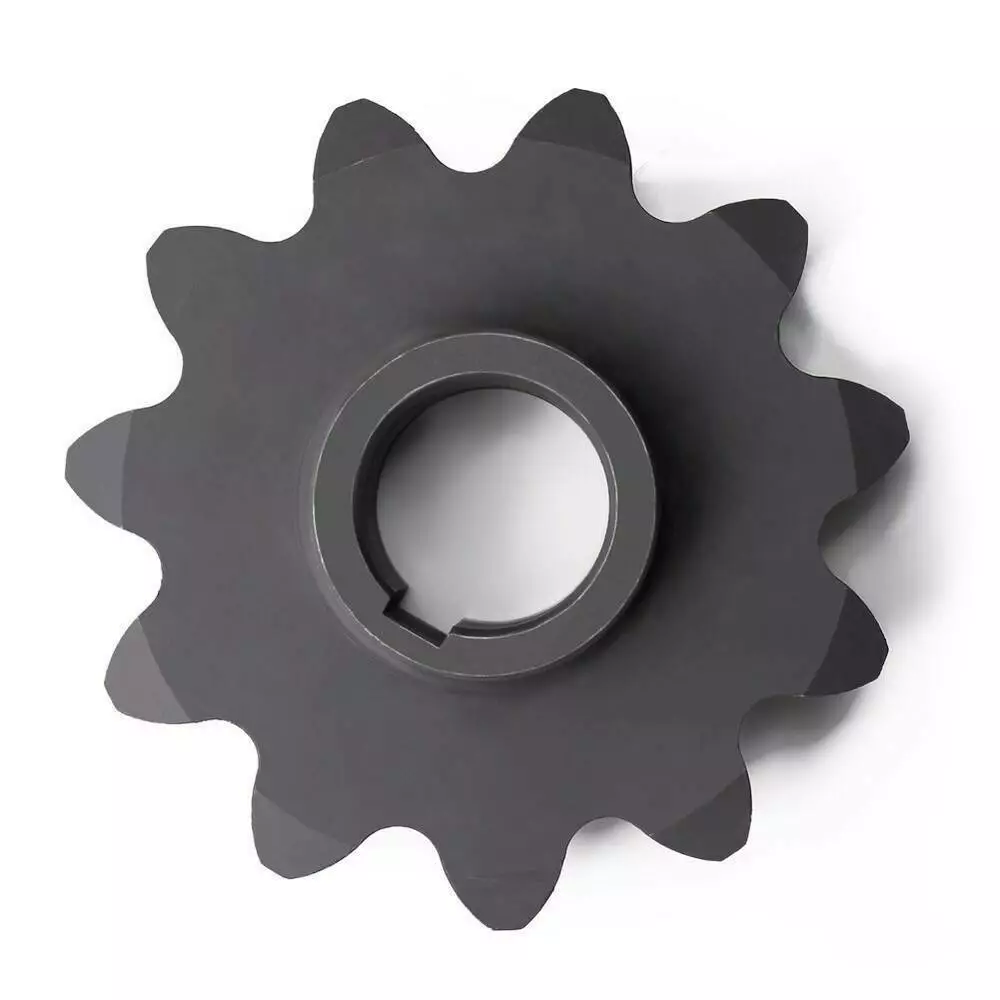

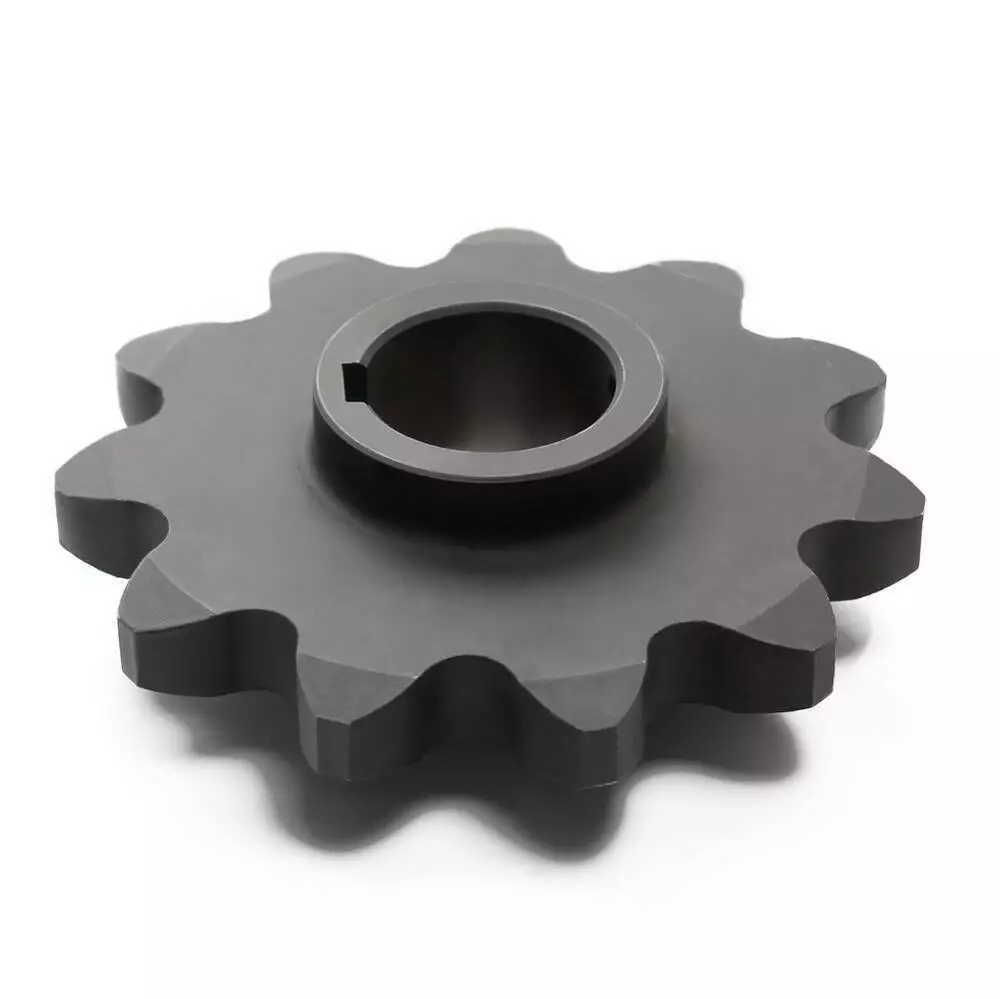

Зірочка зернового елеватора Claas 795449 (0007954490) Z=11, d=39 мм

Зірочка Z11 зернового елеватора Claas 795449 (0007954490) — це посилений елемент ланцюгової трансмісії, спеціально розроблений для систем транспортування зерна у високопродуктивних комбайнах серії Lexion. Деталь має 11 загартованих зубів і встановлюється на приводний вал діаметром 39 мм. Особливістю конструкції є комбінована система фіксації: масивний шпонковий паз завширшки 12 мм та два різьбові отвори M10 для стопорних гвинтів. Це гарантує максимальну надійність з'єднання та виключає ризик прокручування зірочки навіть при роботі з гранично завантаженим елеватором.

Технічні характеристики

• Оригінальні номери (OEM): 795449, 0007954490, 795449.0, 000795449
• Кількість зубів (Z): 11
• Внутрішній діаметр (d): 39 мм (посадка на вал)
• Зовнішній діаметр (D): 158 мм
• Загальна висота (H): 47 мм
• Діаметр маточини (D1): 53 мм
• Шпонковий паз: 12 x 4 x 47 мм (ширина 12 мм)
• Кількість отворів кріплення (N): 2 шт
• Параметри різьби (M): M10
• Матеріал: Високоміцна легована сталь із загартуванням зубів

Сумісність з технікою Claas

Зірочка 0007954490 є вузловою деталлю для флагманських лінійок комбайнів Lexion:

Серія Lexion 500:

• Моделі: 510, 520, 530, 540, 550, 560, 570, 580 (включаючи модифікації MONTANA).

Серія Lexion 600:

• Моделі: 620, 630, 640, 650, 660, 670.

Серія Lexion 700:

• Моделі: 730, 740, 750, 760.

Функціональне призначення та Переваги

Встановлення оригінальної зірочки 795449.0 забезпечує безперебійну роботу зернового тракту:

• Наднадійна фіксація (Функція): Поєднання широкої шпонки (12 мм) та двох гвинтів M10 дозволяє передавати колосальний крутний момент, що важливо для 10-12 метрових жаток та відповідного потоку зерна.
• Точна кінематика (Функція): Кількість зубів Z11 та діаметр 158 мм забезпечують оптимальну лінійну швидкість скребкового ланцюга, запобігаючи травмуванню зерна.
• Виняткова зносостійкість (Перевага): Глибоке загартування вінця зірочки захищає деталь від абразивного впливу зернового пилу та рослинних решток.
• Жорсткість вузла (Перевага): Висока маточина (47 мм) забезпечує ідеальну перпендикулярність зірочки відносно осі вала, що подовжує термін служби всього ланцюгового контуру.

Вузол розміщення

Деталь 0007954490 встановлюється у головці (верхній частині) або нижньому черевику зернового елеватора. Вона взаємодіє з роликовим ланцюгом, на якому закріплені гумові скребки для підйому очищеного зерна в бункер комбайна.

Альтернативні назви

• Зірочка елеватора Z11 d39
• Шестерня вала зернового шнека Lexion 760
• Зірочка ланцюгова посилена M10
• Claas 795449

Порада фахівця

Зірочка 795449 розрахована на вал 39 мм. При заміні обов'язково перевірте стан шпонкового пазу на валу — через високий крутний момент у цьому вузлі часто виникає "розбиття" пазу. Якщо люфт присутній, встановлення нової зірочки не вирішить проблему надовго. Також при закручуванні стопорних гвинтів M10 рекомендується використовувати фіксатор різьби середньої міцності, щоб запобігти їх самовільному викручуванню від вібрації.

Висновок

Зірочка Claas 795449 (0007954490) — це деталь професійного класу для найважчих умов роботи. Своєчасна заміна цього компонента гарантує стабільну подачу врожаю в бункер та відсутність аварійних зупинок комбайнів Lexion під час жнив.
