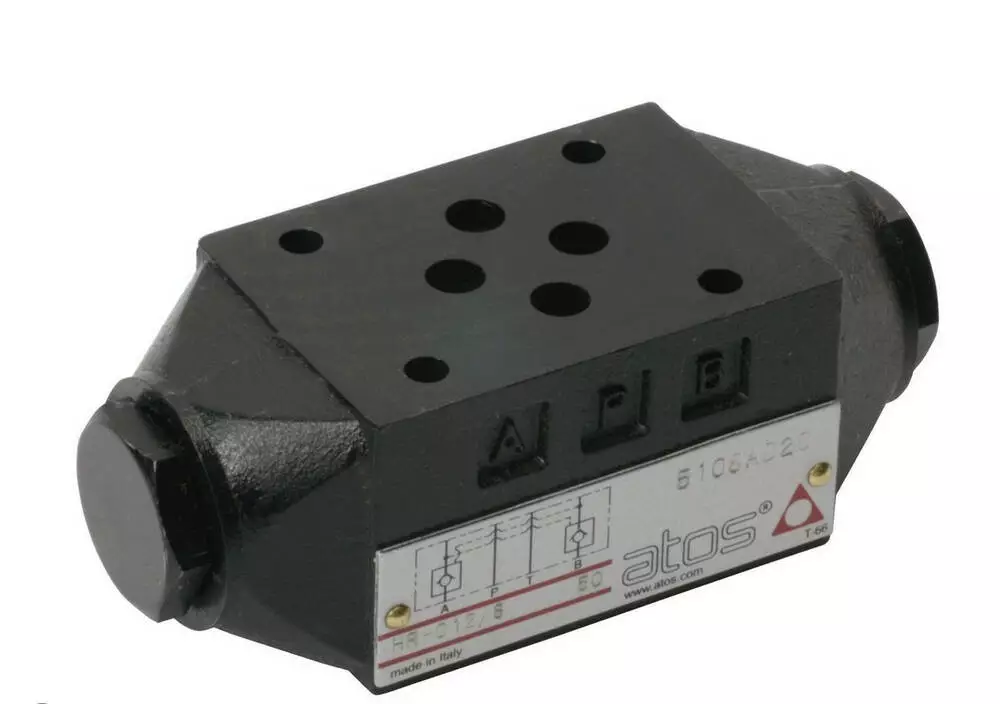

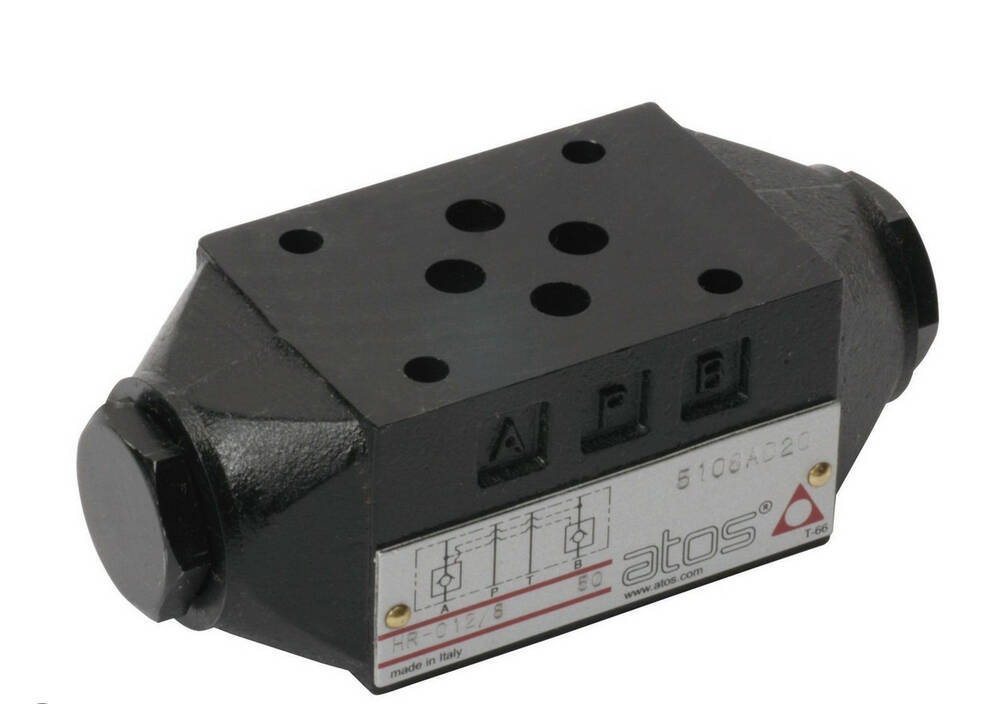

Зворотний клапан Atos KR-012 (гідрозамок Atos KR-012)

Купити зворотний клапан Atos KR-012 (гідрозамок Atos KR-012) у постачальника гідравліки No1 в Україні з перших рук

Гідрозамок Atos KR-012 — це клапан зворотної дії. Гідрозамок Atos KR-012 працює в гідравлічних системах із мінеральною оливою або іншою синтетичною рідиною, яка має схожі змащувальні характеристики.

HR, KR — зворотні клапани, прямої дії або гідрозамки.

JPR - гідрозамки.

Для деяких моделей KR можливі опціональні версії з декомпресією.

HR-0 = розмір 06 ISO 4401: витрата до 60 л/хв, тиск до 350 барів.

KR-0 = розмір 10 ISO 4401: витрата до 120 л/хв, тиск до 315 барів.

JPR-2 = розмір 16 ISO 4401: витрата до 200 л/хв, тиск до 350 барів.

JPR-3 = розмір 25 ISO 4401: витрата до 300 л/хв, тиск до 350 барів.

Клапани призначені для роботи в гідросистемах із гідравлічною мінеральною оливою або синтетичною рідиною, що має схожі змащувальні характеристиками.

HR-0
-
12
-
/4
-
*
-
**

/*

Синтетичні рідини:

WG = водно-кліколеві

PE = фосфатно-ефірні

Номер партії

Опції (тільки для KR-012, -013, -014)

/D = з декомпресією (тільки зі стандартним спрацьовуванням пружини = 1 бар)

Тиск спрацьовування пржуїни для HR або KR

без позначення = 0,5 бара (стандарт)

/2 = 2 бар

/4 = 4 бар

/8 = 8 бар

для JPR: тільки без позначення = 0,5 бара

Конфігурація, см. розділ 2 :

пряма дія (можлива для JPR)

03 = однолінійний, залучений канал А

04 = однолінійний, залучений канал В

11 = однолінійний, залучений канал Р

16 = однолінійний, залучений канал Т;

гідрозамок:

12 = дволінійний, залучені канали А і В

13 = однолінійний, залучений канал А

14 = однолінійний, залучений канал В

Модульний зворотний клапан, розмір:

HR-0 = 06

KR-0 = 10

JPR-2 = 16

JPR-3 = 25

2 Конфігурації

Тиск керування, що додається через канали А або В, відкриває клапан, що діє на канали B або А відповідно.

Мінімальний тиск керування відповідає об'єму, див. таблицю нижча.

Тип клапана
Співвідношення обсягів

HR
3,3:1

KR
3,3:1 (стандарт); 1141 (опція/D з декомпресією)

JPR-2
13,6:1 (стандартна версія, обладнана системою декомпресії)

JPR-3
кімнат1 (стандартна версія, обладнана системою декомпресії)

3 Основні характеристики сечових зворотних клапанів типу HR, KR, JPR

Монтажне положення
Будь-яке

Характеристика стикувальної поверхні
Шорсткість Ra 0.4, нещільність 0,01/100 (ISO 1101)

Температура довкілля
от -20 до +70 °C

Робоча рідина
Мінеральні олії, що відповідають DIN 51524...535, інші рідини відповідно до структури позначення

Рекомендована в'язкість
15...100 сСт при 40 °C (ISO VG 15...100)

Клас чистоти робочої рідини
ISO 19/16 досягається за тонкості фільтрації 25 мкм і рекомендованого коефіцієнта фільтрації β 75

Температура робочої рідини
від -20 до +60 °C (стандартні або/WG ущільнення), від -20 до +80 °C (ущільнення/PE)

Гідравлічні характеристики для HR-0..., KR-0...

(Діаграми для мінеральних олив ISO VG 46 за 50 °C)

1 = А→A1; B→ B1 для HR-012, HR-013, HR-014

2 = A →1 A; B1→B для HR-012, HR-013, HR-014

3 = HR-011, HR-016

1 = A→A1; B→B1 для KR-012, KR-013, KR-014

2 = A1→A; B1→B для KR-012, KR-013, KR-014

3 = KR-011, KR-016

Гідравлічні характеристики для JPR-2..., JPR-3...

(Діаграми для мінеральних олив ISO VG 46 за 50 °C)

1 = A→A1; B→B1 для JPR-212, JPR-213, JPR-214

2 = A1→A; B1→B для JPR-212, JPR-213, JPR-214

1 = A→A1; B→B1 для JPR-312, JPR-313, JPR-314

2 = A1→A; B1→B для JPR-312, JPR-313, JPR-314

Зворотний клапан Atos KR-012: гідравлічні характеристики

Максимальна витрата
120 л/хв

Тиск
до 315 Бари

Вага
2,2 кг

Зворотний клапан Atos KR-012: технічні характеристики

Монтажне положення
Будь-яке

Характеристики стикувальної поверхні
Шорсткість Ra 0.4, неплощинність 0.01/100 (ISO 1101)

Робоча рідина
Гідравлічна олива за DIN 51524...535

Рекомендована в'язкість
15÷100 сСт при 40ºС (ISO VG 15÷100)

Клас чистоти робочої рідини
ISO 19/16 досягається за тонкості фільтрації 25 мкм за рекомендованого показника β ≥ 75)

Температура робочої рідини
від -20oС до +60oС (стандартні та/WG ущільнення) від -20oС до +80oС (ущільнення/PE)

Температура довкілля
от -20°C до + 70°C

Зворотний клапан Atos KR-012: креслення
