ЕХВЧ-120РХ-3,5 «Надія-4» — радіохвильова модифікація високочастотного електрохірургічного апарата для різання, змішаного різання, монополярної та біполярної коагуляції м’яких тканин і кровоносних судин. Максимальна вихідна потужність становить 120 Вт у кожному робочому режимі за відповідного оптимального навантаження.
Відмінна особливість моделі — основна частота вихідного високочастотного сигналу 3,5 МГц у режимах «РІЗАННЯ-1», «КОАГУЛЯЦІЯ-М» і «КОАГУЛЯЦІЯ-Б». Для змішаного різання передбачено режим «РІЗАННЯ-2» з амплітудно-імпульсною модуляцією ВЧ-коливань із частотою 22 ± 2,2 кГц.
Апарат підтримує монополярні та біполярні інструменти, дозволяє окремо налаштовувати потужність різання і коагуляції та керувати обома видами роботи за допомогою двоклавішної ножної педалі. Система контролю пасивного електрода, цифрові індикатори, світлова і звукова сигналізація допомагають контролювати стан апарата під час роботи.
Ключові характеристики ЕХВЧ-120РХ-3,5: потужність до 120 Вт, основна частота 3,5 МГц, чотири режими електрохірургічного впливу, монополярне та біполярне застосування, незалежне налаштування різання і коагуляції, двоклавішна педаль, контроль кабелю пасивного електрода та захист від впливу розрядів дефібрилятора.
Робоча частота 3,5 МГц
Радіохвильова модифікація працює на основній частоті 3,5 МГц у режимах чистого різання, монополярної та біполярної коагуляції.
Чотири режими роботи
Апарат забезпечує чисте і змішане різання, монополярну та біполярну коагуляцію.
Потужність до 120 Вт
Максимальна вихідна потужність доступна в кожному режимі за відповідного оптимального навантаження.
Незалежне налаштування параметрів
Потужність різання і коагуляції встановлюється окремо та відображається на двох цифрових індикаторах.
Монополярні та біполярні інструменти
Окремі роз’єми «ПАС», «АКТ» і «БІ» призначені для підключення пасивного, активного монополярного та біполярного інструмента.
Двоклавішна ножна педаль
Ліва платформа активує різання, права — коагуляцію, тому оператор може перемикатися між функціями без використання рук.
Контроль пасивного електрода
У разі від’єднання або розриву кабелю апарат відображає повідомлення «Err PE» та подає періодичний подвійний звуковий сигнал.
Захист від розрядів дефібрилятора
Конструкція робочої частини передбачає додатковий захист від впливу розрядів дефібрилятора під час експлуатації відповідно до вимог виробника.
Радіохвильова модифікація з основною частотою 3,5 МГц поєднує режими чистого та змішаного різання з монополярною і біполярною коагуляцією. Конкретний режим, тип електрода та рівень потужності визначає підготовлений фахівець з урахуванням властивостей тканини, характеру втручання та вимог керівництва з експлуатації.
ЕХВЧ-120РХ-3,5 може застосовуватися у ветеринарній хірургії під час оперативних втручань, де необхідні контрольоване високочастотне розсічення м’яких тканин, коагуляція тканин і кровоносних судин, а також робота з монополярними або біполярними інструментами.
Монополярний режим чистого різання.
Після активації генератор створює безперервні ВЧ-коливання з основною частотою 3,5 МГц. Оптимальне навантаження — 500 Ом, максимальна потужність — 120 Вт.
Монополярний режим змішаного різання.
Вихідні високочастотні коливання мають амплітудно-імпульсну модуляцію з частотою 22 ± 2,2 кГц. Оптимальне навантаження — 200 Ом, максимальна потужність — 120 Вт.
Монополярна коагуляція.
Генератор створює безперервні ВЧ-коливання з основною частотою 3,5 МГц. Оптимальне навантаження — 100 Ом, максимальна потужність — 120 Вт.
Біполярна коагуляція.
ВЧ-струм проходить між двома робочими частинами біполярного пінцета та локалізує вплив у захопленій тканині. Основна частота — 3,5 МГц, оптимальне навантаження — 100 Ом, максимальна потужність — 120 Вт.
Регулювання вихідної потужності в усіх режимах виконується дискретно — від мінімального до максимального значення. Для різання і коагуляції передбачені окремі кнопки збільшення та зменшення потужності. Встановлені значення відображаються на цифрових індикаторах у відносних одиницях.
Рівні потужності зберігаються окремо для кожного виду та режиму роботи. Це дозволяє попередньо налаштувати параметри різання і коагуляції, а під час процедури активувати потрібний вид роботи відповідною платформою педалі.
ЕХВЧ-120РХ-3,5 є джерелом струму високої частоти. ВЧ-напруга подається на активний і пасивний монополярні електроди або на біполярний пінцет та підводиться до тканин у зоні оперативного втручання.
У режимах «РІЗАННЯ-1», «РІЗАННЯ-2» і «КОАГУЛЯЦІЯ-М» використовуються активний і пасивний електроди. Робоча поверхня активного електрода значно менша, тому в зоні контакту формується вища щільність струму та відбувається інтенсивне локальне нагрівання тканини. Залежно від вибраного режиму та рівня потужності це забезпечує різання або коагуляцію.
У режимі «КОАГУЛЯЦІЯ-Б» обидві робочі частини біполярного пінцета є активними. Високочастотний струм проходить між ними через захоплену тканину, локально нагріває її та забезпечує коагуляцію білкових структур.
| Тип обладнання | Високочастотний електрохірургічний апарат, радіохвильова модифікація |
| Модель | 120РХ-3,5 |
| Види роботи | Очікування, різання, коагуляція |
| Режими | РІЗАННЯ-1, РІЗАННЯ-2, КОАГУЛЯЦІЯ-М, КОАГУЛЯЦІЯ-Б |
| Максимальна вихідна потужність | 120 Вт |
| Мінімальна вихідна потужність | 5 Вт |
| Оптимальне навантаження, РІЗАННЯ-1 | 500 Ом |
| Оптимальне навантаження, РІЗАННЯ-2 | 200 Ом |
| Оптимальне навантаження, КОАГУЛЯЦІЯ-М | 100 Ом |
| Оптимальне навантаження, КОАГУЛЯЦІЯ-Б | 100 Ом |
| Діапазон навантажень | 10–5000 Ом |
| Основна частота ВЧ-сигналу | 3,5 МГц для РІЗАННЯ-1, КОАГУЛЯЦІЯ-М і КОАГУЛЯЦІЯ-Б |
| Модуляція в режимі РІЗАННЯ-2 | 22 ± 2,2 кГц |
| Максимальна вихідна напруга | До 450 В у режимах РІЗАННЯ-1, РІЗАННЯ-2 і КОАГУЛЯЦІЯ-М; до 250 В у режимі КОАГУЛЯЦІЯ-Б |
| Обмеження вихідного струму | Не більше 4,0 А |
| Регулювання потужності | Дискретне, від мінімального до максимального рівня |
| Напруга живлення | 220 ± 22 В |
| Частота мережі | 50 ± 0,5 Гц |
| Споживана потужність | Не більше 300 ± 10% В·А |
| Час готовності після ввімкнення | Не більше 5 секунд |
| Робочий цикл | 10 секунд подачі ВЧ-струму / 30 секунд паузи |
| Максимальний час роботи | До 8 годин із дотриманням повторно-короткочасного режиму |
| Габарити електронного блока | 290 × 220 × 130 мм |
| Габарити педалі | 230 × 195 × 45 мм |
| Маса електронного блока | Не більше 4 кг |
| Маса педалі | Не більше 1,5 кг |
| Довжина кабелю педалі | Не менше 3,0 м |
| Призначений ресурс | Не менше 5 років |
| Середнє напрацювання на відмову | Не менше 1000 годин |
| Кліматичне виконання | УХЛ 4.2 |
| Стійкість до механічних впливів | Група 2 |
| Клас за можливими наслідками відмови | Клас В |
| Захист від ураження електричним струмом | Клас II, робоча частина типу BF |
| Ступінь захисту електронного блока | IP24 |
| Ступінь захисту педалі | IPX7 |
| Клас потенційного ризику | IIб |
| Захист від дефібрилятора | Передбачений |
Апарат не належить до обладнання життєзабезпечення та засобів вимірювальної техніки медичного призначення.
| Найменування | Позначення | Кількість | |
|---|---|---|---|
| 1 | Електронний блок | — | 1 шт. |
| 2 | Педаль керування, двоклавішна | Б-001 | 1 шт. |
| 3 | Пасивний (нейтральний) електрод | Б-003 | 1 шт. |
| 4 | Тримач монополярних електродів Ø 2,0 мм | Б-005 | 1 шт. |
| 5 | Тримач біполярних пінцетів | Б-007 | 1 шт. |
| 6 | Пінцет біполярний, прямий, 200 мм | ПП-007 | 1 шт. |
| 7 | Електрод-ніж прямий | 04500 | 1 шт. |
| 8 | Електрод-ніж загнутий | 04500 | 1 шт. |
| 10 | Керівництво з експлуатації | — | 1 шт. |
| 11 | Упаковка для апарата | — | 1 шт. |

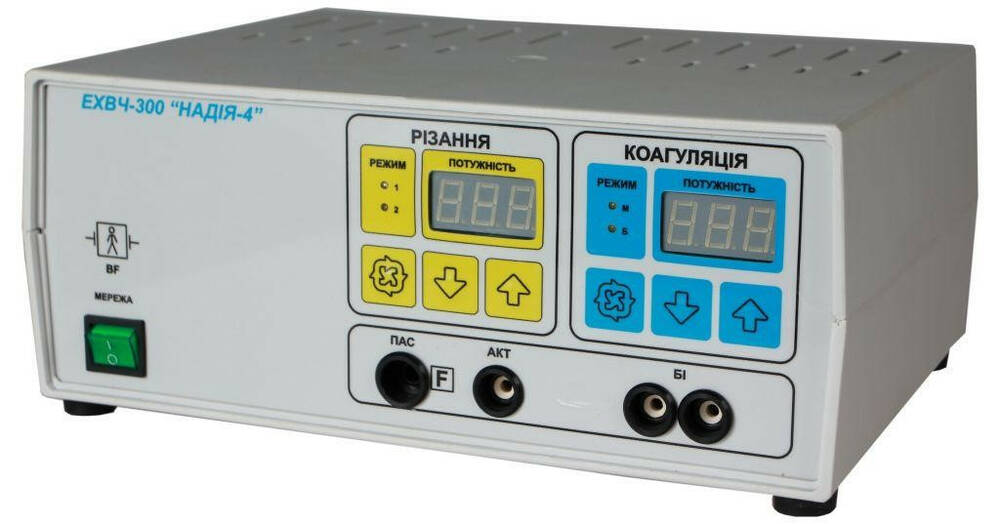

Конструктивно апарат складається з електронного блока і окремої двоклавішної ножної педалі. На передній панелі розташовані цифрові індикатори, кнопки вибору режимів та потужності, а також роз’єми для підключення монополярного, біполярного і пасивного електродів.
На задній панелі розташовані роз’єм для підключення ножної педалі, позначення класу електробезпеки та кабель для підключення апарата до мережі змінного струму 220 В, 50 Гц.
Педаль має дві окремі підпружинені платформи:
Під час натискання відповідна платформа переміщується вниз і вмикає подачу ВЧ-потужності. Після відпускання платформа повертається у вихідне положення, а подача високочастотного струму припиняється. Ступінь захисту корпуса педалі — IPX7.
ЕХВЧ-120РХ-3,5 повинен використовуватися лише підготовленим персоналом після ознайомлення з паспортом і керівництвом з експлуатації. Вихідну потужність потрібно встановлювати на мінімальному рівні, достатньому для якісного різання або коагуляції.
Заборонено використовувати апарат за наявності горючих сумішей анестетиків, кисню, закису азоту та горючих дезінфекційних рідин у зоні проведення процедури.
Перед замовленням рекомендуємо визначити необхідні режими електрохірургічного впливу, типи робочих інструментів і вимоги до комплектації операційної ветеринарної клініки.
Фахівці BIOVET.UA допоможуть уточнити актуальну комплектацію ЕХВЧ-120РХ-3,5 «Надія-4», підібрати сумісні монополярні та біполярні інструменти та оцінити можливість застосування апарата відповідно до завдань ветеринарної клініки.
