Апарат високочастотний електрохірургічний ЕХВЧ-200РК/DFS "Надія-4"

Високочастотний електрохірургічний апарат ЕХВЧ-200 «Надія-4» — модель 200РК/DFS

ЕХВЧ-200 «Надія-4» (модель 200РК/DFS) — високочастотний електрохірургічний апарат для різання, коагуляції та перекриття м’яких тканин і кровоносних судин із використанням монополярних і біполярних електрохірургічних інструментів. Модель може застосовуватися під час оперативних втручань у тварин відповідно до кваліфікації фахівця, характеру процедури та вимог керівництва з експлуатації.

Модель оснащена сенсорним монітором і підтримує робочі частоти 440 та 1760 кГц. Апарат поєднує монополярне чисте й змішане різання, радіохвильові режими РХ, біполярне різання, глибоку, контактну та поверхневу коагуляцію, фульгурацію й режим перекриття.

Максимальна вихідна потужність становить до 200 Вт для монополярного та біполярного різання, а також для біполярного перекриття. Для збереження типових налаштувань передбачені програмовані профілі, а доступ до керування можна обмежити паролем.

Переваги ЕХВЧ-200 моделі 200РК/DFS для оснащення операційної

Сенсорне керування та робочі профілі

Сенсорний інтерфейс об’єднує вибір режимів різання та коагуляції, налаштування потужності, перемикання профілів і доступ до системних параметрів. Після ввімкнення апарат виконує автоматичне тестування та переходить до основного робочого екрана.

Для профілю зберігаються вибрані режими та рівні вихідної потужності. Назву профілю можна ввести через екранну клавіатуру. У налаштуваннях також доступні вибір мови, установлення пароля та часу автоматичного вимкнення подачі потужності.

Модель підтримує робочі частоти 440 і 1760 кГц, монополярне та біполярне різання, різні режими коагуляції, фульгурацію й перекриття. Конкретний режим, тип інструмента та рівень потужності визначає підготовлений фахівець з урахуванням властивостей тканини, характеру втручання та вимог керівництва з експлуатації.

ЕХВЧ-200 моделі 200РК/DFS може застосовуватися у ветеринарній хірургії під час оперативних втручань, де необхідні контрольоване високочастотне розсічення м’яких тканин, коагуляція тканин і кровоносних судин, біполярне перекриття, а також робота з монополярними або біполярними інструментами.

Застосування у ветеринарній хірургії

Режими роботи ЕХВЧ-200, модель 200РК/DFS

Апарат забезпечує два основні види роботи — РІЗАННЯ та КОАГУЛЯЦІЯ. Режими з позначенням РХ працюють на частоті 1760 кГц.

Контроль, налаштування та системні повідомлення

• керування монополярним ВЧ-виходом ножної педаллю або кнопками на електродотримувачі;
• регулювання потужності: 5–50 Вт із кроком 1 Вт, 50–120 Вт із кроком 5 Вт, 120–200 Вт із кроком 10 Вт;
• зміна потужності під час активної подачі ВЧ-струму;
• звуковий супровід перемикання режимів, зміни потужності та активації ВЧ-виходу;
• блокування перемикання режиму під час активного ВЧ-впливу;
• автоматичне блокування вихідної потужності у разі критичного відхилення параметрів;
• контроль цілісності ланцюга пасивного електрода;
• можливість установлення часу автоматичного припинення подачі потужності окремо для різання та коагуляції.

Принцип електрохірургічного впливу

ЕХВЧ-200 моделі 200РК/DFS є джерелом високочастотного струму, до якого підключають монополярні або біполярні електрохірургічні інструменти. Електрохірургічний ефект ґрунтується на локальному нагріванні біологічної тканини ВЧ-струмом.

Технічні характеристики ЕХВЧ-200 «Надія-4» моделі 200РК/DFS

Класифікація та ступені захисту

Комплект постачання

Конструкція та органи керування

Конструктивно апарат складається з електронного блока та окремої двоклавішної ножної педалі. Електронний блок має сенсорний монітор, роз’єми для монополярних, біполярних і пасивного електродів, кнопку системних налаштувань та мережевий вимикач.

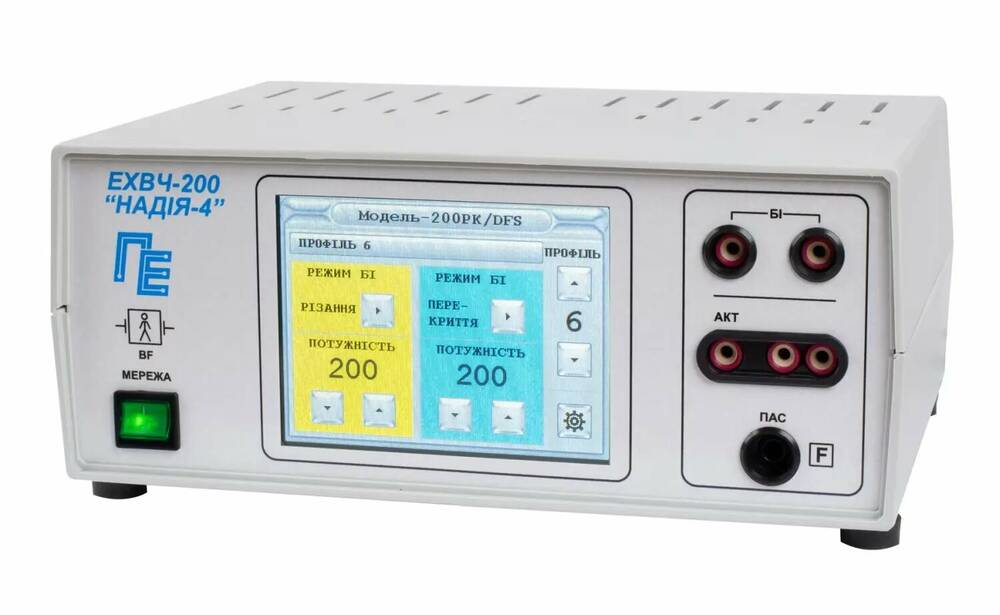

Передня панель електронного блока

1. сенсорний монітор;
2. індикатор режиму «РІЗАННЯ»;
3. кнопка-індикатор найменування профілю;
4. кнопка перемикання режимів різання;
5. індикатор режиму «КОАГУЛЯЦІЯ»;
6. кнопка перемикання режимів коагуляції;
7. кнопки перемикання профілів;
8. індикатор номера профілю;
9. роз’єми «БІ» для підключення біполярного електродотримувача;
10. роз’єм «АКТ» для підключення монополярного електродотримувача;
11. роз’єм «ПАС» для пасивного електрода;
12. кнопка налаштування пароля, мови та автоматичного вимкнення потужності;
13. кнопки налаштування потужності коагуляції;
14. індикатори рівня потужності різання та коагуляції;
15. кнопки налаштування потужності різання;
16. вимикач «МЕРЕЖА».

Задня панель електронного блока

На задній панелі розташовані роз’єм для підключення ножної педалі, вентилятор і кабель живлення.

Двоклавішна ножна педаль

• ліва жовта платформа — увімкнення режиму різання;
• права синя платформа — увімкнення режиму коагуляції;
• ступінь захисту корпусом — IPX7.

Схема підключення інструментів

Умови експлуатації

• температура навколишнього повітря — від +10 до +35 °C;
• відносна вологість — до 80% за температури +25 °C;
• експлуатація — у спеціально обладнаних приміщеннях;
• тривалість однієї подачі ВЧ-струму — до 10 секунд;
• пауза між активаціями — 30 секунд;
• час роботи в повторно-короткочасному режимі — до 8 годин;
• апарат не призначений для підключення до електричних мереж житлових будинків.

Безпечна експлуатація ЕХВЧ-200 моделі 200РК/DFS

• під час монополярної роботи необхідно забезпечити надійний контакт пасивного електрода з тілом тварини;
• тварина повинна бути ізольована від металевих частин операційного стола;
• кабелі електродів не повинні торкатися тварини або інших з’єднувальних кабелів;
• активні електроди, які тимчасово не використовуються, потрібно ізолювати від тварини;
• під час гемостазу через хірургічний інструмент педаль натискають лише після контакту активного електрода з інструментом;
• після завершення ВЧ-впливу не можна залишати педаль натиснутою;
• за наявності імплантованих стимуляторів, датчиків або сторонніх металевих предметів необхідно враховувати обмеження керівництва; у разі крайньої необхідності передбачено використання лише біполярної коагуляції;
• під час роботи біполярним пінцетом необхідно використовувати хірургічні рукавички;
• ремонт апарата повинен виконуватися лише сервісними центрами виробника.

Купити ЕХВЧ-200 «Надія-4» моделі 200РК/DFS для ветеринарної клініки

Перед замовленням рекомендуємо визначити необхідні монополярні та біполярні режими, типи робочих інструментів і вимоги до комплектації операційної ветеринарної клініки.

Фахівці BIOVET.UA допоможуть уточнити актуальну комплектацію ЕХВЧ-200 «Надія-4» моделі 200РК/DFS, підібрати сумісні монополярні та біполярні електрохірургічні інструменти та оцінити можливість застосування апарата відповідно до завдань ветеринарної клініки.
